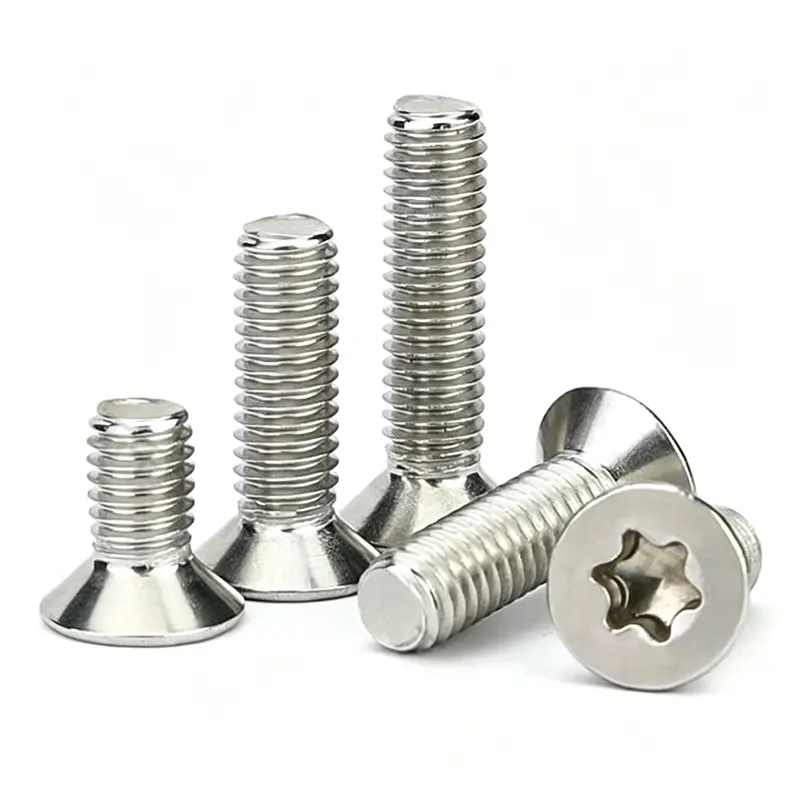

ASME B18.3 Torx upotettu koneruuvi

ASME B18.3 Torx Countersup Machine Screws ovat korkealuokkaisia tarkkuuskiinnittimiä, jotka on suunniteltu amerikkalaisen kansallisen standardin mukaisesti, ja niissä on 100° litteä upotettu pää ja sisäinen Torx-tähtikäyttörakenne. Toisin kuin perinteiset ura- tai poikkisyvennysruuvit, kuusilohkoinen Torx-käyttö tarjoaa suuremman kosketuspinnan, tasaisen vääntömomentin jakautumisen ja nollaluiston suuren vääntömomentin kiristyksen aikana. Täysin upotettu pää mahdollistaa täydellisen upottamisen asennuspintoihin, jolloin saadaan tasainen, siisti ja virtaviivainen kokoonpanon ulkonäkö. Tämä standardi amerikkalainen koneruuvi käyttää yhtenäistä UNC/UNF-kierrejärjestelmää, joka tarjoaa tarkan kierresovituksen, toistettavan purkamisen ja erinomaisen lukitusvakauden. Käytetään laajalti tarkkuuskoneissa, ilmailutarvikkeissa, autojen kokoonpanoissa, elektronisissa laitteissa ja huippuluokan teollisuuslaitteissa, jotka vaativat yhdysvaltalaisia kiinnitysstandardeja.

Lähetä kysely

Product Description

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	ASME B18.3 Torx upotettu koneruuvi, tasapäinen Torx-käyttöruuvi, US-standardi tähti syvennyskiinnike, UNC/UNF-tarkkuusupotusruuvi
Executive Standard	ASME B18.3 American National Standard, UNC/UNF Unified Thread Standard
Saatavilla oleva materiaali	1018/1022 hiiliteräs, 304 ruostumaton teräs, 316 ruostumaton teräs, seosteräs
US langan koko	#2-56, #4-40, #6-32, #8-32, #10-24, 1/4-20 UNC/UNF täydet vakiokoot
Pituusalue	1/8 tuumaa - 3 tuumaa, saatavana räätälöity ei-standardi tuuman pituus
Rakenteellinen ominaisuus	100° litteä upotettu pää, sisäinen Torx-tähden syvennys, täysi koneen kierre, upotusrakenne
Pintakäsittely	Kirkas sinkkipinnoite, keltainen sinkkipassivointi, musta oksidi, kuumasinkitys, luonnollinen ruostumaton viimeistely
Ydinsuorituskyky	Nokkavapaa, vääntömomenttilaakeri, uppoasennus, tarkka yhtenäinen kierresovitus, uudelleenkäytettävä irrotus
Sovitustyökalu	Torx T5/T6/T8/T10/T15/T20 ammattimainen tähtiruuvimeisseli ja terä
Sovellusskenaariot	Amerikkalaiset standardimekaaniset laitteet, autonosat, ilmailukomponentit, tarkkuuselektroniikkainstrumentit, viestintälaitteet, huippuluokan automaatiokokoonpano
Asiakaspalvelu	Mukautettu tuuman kierrepituus, erityinen pään toleranssi, ainutlaatuinen pinnan korroosionestoprosessi, laserlogomerkintä, erikoispakkaus USA:n projektitilauksiin

Materiaalien ja raaka-aineiden tarkastus

Kaikki raaka-aineet noudattavat tiukasti amerikkalaisia kiinnitysmateriaalistandardeja. Hiiliteräksen raakatangot käyttävät erittäin puhdasta vähähiilistä terästä, jolla on vakaat veto- ja kovuusominaisuudet, mikä estää haurauden murtuman suuren vääntömomentin asennuksen aikana. Ruostumattomat teräsmateriaalit läpäisevät komponenttien tarkastuksen varmistaakseen täydellisen korroosionkestävyyden Yhdysvaltain teollisuusvaatimusten mukaisesti. Jokaiseen raaka-aineerään liitetään materiaalitestiraportit (MTC), jotka sisältävät näytteenoton vetolujuuden, myötörajan ja pinnan viimeistelyn. Epäpuhtaat ja huonolaatuiset raaka-aineet eliminoidaan kokonaan, jotta jokainen valmis ruuvi täyttää ASME B18.3 -mittojen toleranssin ja mekaanisen suorituskyvyn standardit, mikä tukee Yhdysvaltain standardien mukaisten laiteprojektien pitkäaikaista ja vakaata käyttöä.

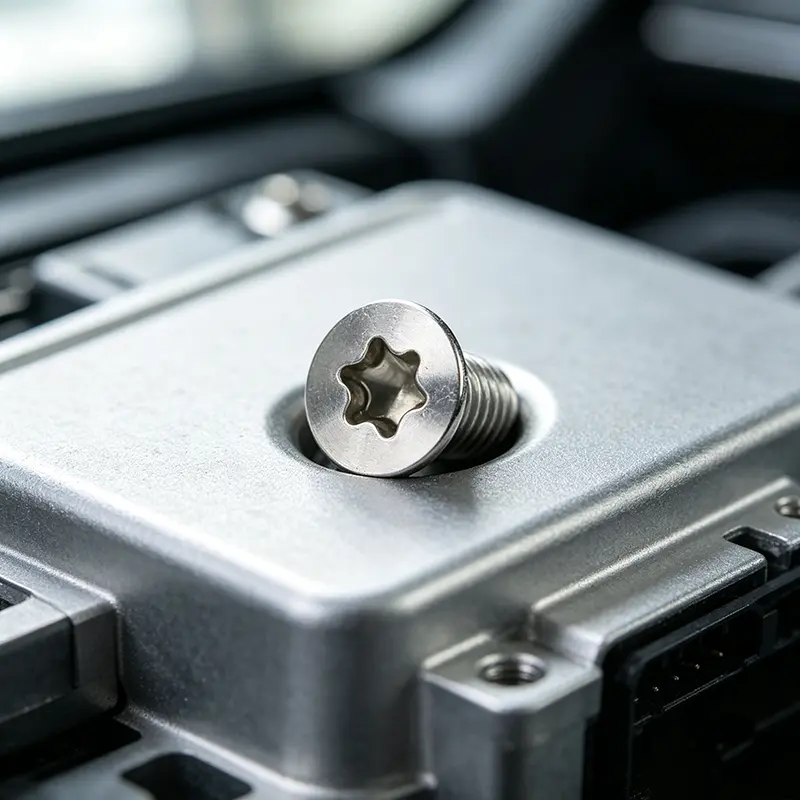

ASME B18.3 Torx Countersunk Machine Screw

Laadunvalvonta ja tuotantovirta

Valmistettu täysin ASME B18.3 -standardin tuotantomenetelmien mukaisesti: raaka-aineseulonta → upotetun pään tarkkuus kylmäpään muovaus → integroitu Torx-syvennysleimaus → yhtenäinen UNC/UNF-kierteen valssaus → lämpökäsittelyn vahvistaminen → pinnan ruosteenestokäsittely → täysikokoinen toleranssitarkastus → kierremittarin tunnistus → vääntömomentin näytteenottotesti → valmiin tuotteen pakkaus. Torx-tähtiura on tarkasti muotoiltu tasaisella syvyydellä ja symmetrisellä lohkorakenteella, mikä estää tehokkaasti työkalun luistamisen. Kierteen rullaus varmistaa standardin hammasvälin ja täydellisen hampaan muodon, jolloin saavutetaan nollarakosovitus amerikkalaisten standardimutterien ja kierrereikien kanssa. Jokaiselle erälle suoritetaan suolasuihkutesti ja väsymiskestävyystesti erän laadun vakauttamiseksi.

Tekniset huomautukset ja tekniset huomautukset

Tämä tuote on omistettu US-standardin mukainen kiinnike, joka soveltuu vain yhteensopiviin UNC/UNF-kierrejärjestelmiin, ei ole yhteensopiva metristen kierrereikien kanssa kokoonpanovirheiden välttämiseksi. 100° upotettu pää on suunniteltu uppoasennukseen, mikä vähentää tehokkaasti pinnan ulkonemaa ja välttää rakenteellista kitkaa ja laitteiden häiriöitä. Torx-käyttörakenne kestää 30 % suuremman vääntömomentin kuin poikittaissyvennysruuvit, mikä sopii erittäin tarkkaan ja tiukkaan kokoonpanoon. Ulko- ja rannikkosuunnitteluprojekteihin suositellaan 316 ruostumattomasta teräksestä valmistettuja tai kuumasinkittyjä malleja suolan ja ikääntymisen kestävyyden parantamiseksi. Kaikki mittatoleranssit noudattavat ASME:n kansallisia standardeja varmistaakseen vaihdettavuuden maahantuotujen alkuperäisosien kanssa.

Tilauksen ja räätälöinnin kuvaus

Varastossa on täysi valikoima US-standardin mukaisia upotettuja Torx-koneruuveja, jotka tukevat nopeaa toimitusta Pohjois-Amerikan markkinoiden tilauksille ja Yhdysvaltain standardien mukaisille suunnitteluprojekteille. Tuemme ei-standardin tuuman pituuksien yksilöllistä räätälöintiä, erityisiä kierremäärityksiä ja tehostettuja korroosionestoprosesseja. Viralliset standardien vaatimustenmukaisuustodistukset, mekaanisen suorituskyvyn testiraportit ja suolasuihkutestiraportit voidaan toimittaa hanketarjousta ja hyväksyntää varten. Tukee OEM-lasermerkintää ja eksklusiivista vientipakkausta vakaalla toimituskapasiteetilla ulkomaisten agenttien ja suunnitteluasiakkaiden pitkäaikaisille erätilauksille.

Hot Tags: ASME B18.3 Torx upotettu koneruuvi
