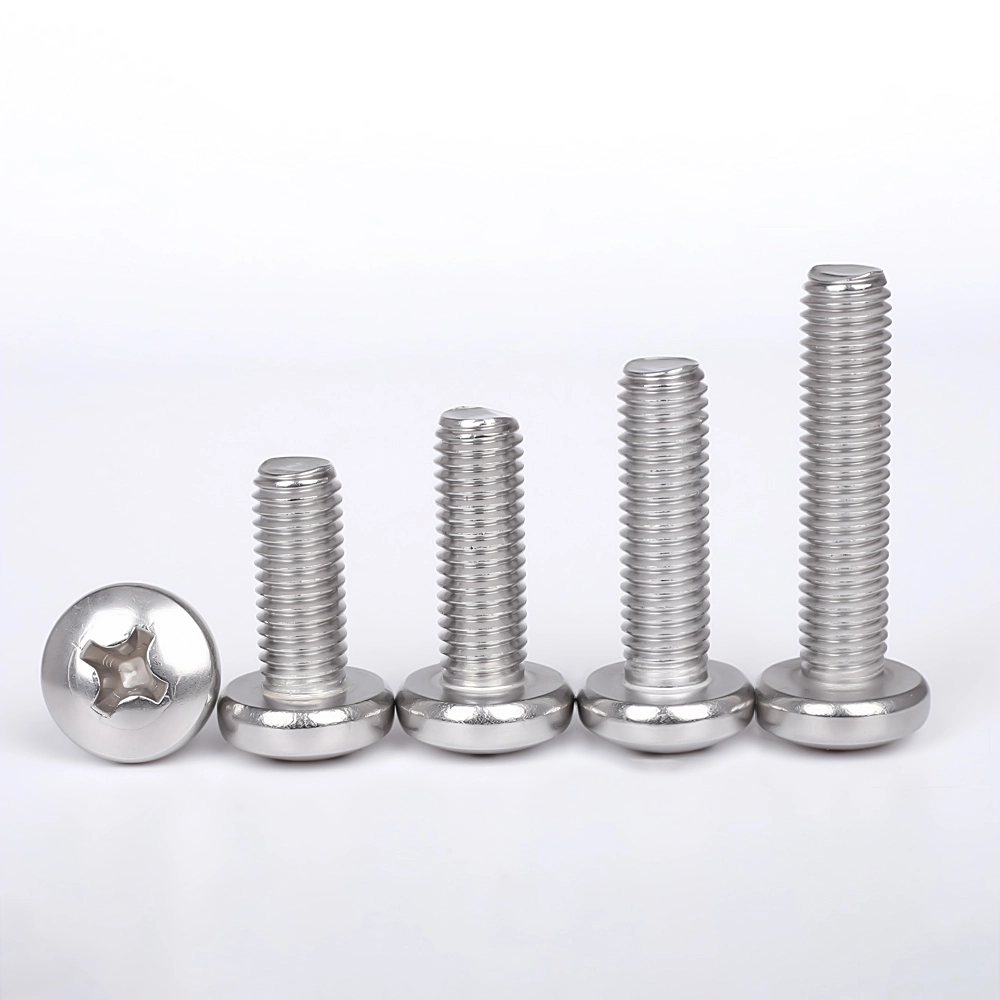

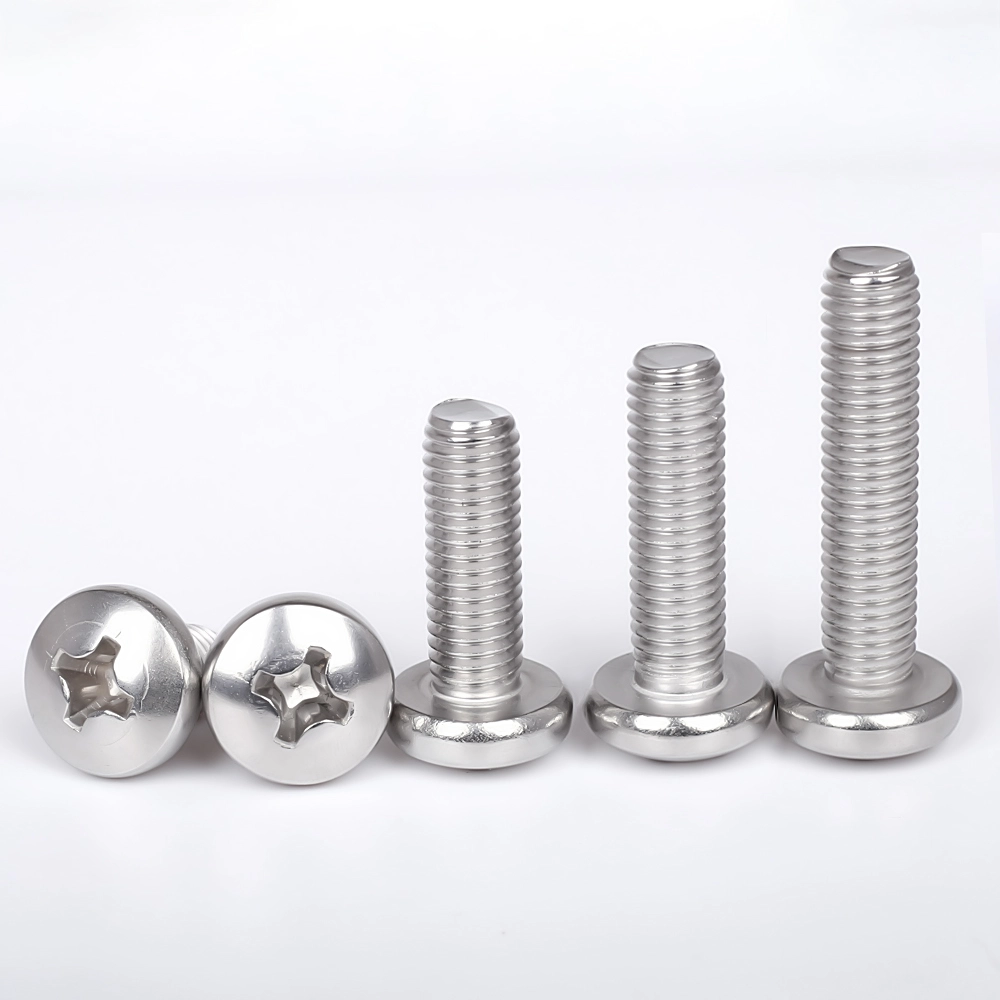

GB818 Poikkipäällinen upotettu koneruuvi

Wanluon toimittajien valmistama GB818 Pan Head Cross upotettu koneruuvi on tavallinen yleiskäyttöinen tarkkuussovituskiinnike, joka on suunniteltu erityisesti keskikokoiseen ja kevyeen teollisuuden standardisoituun kokoonpanoon. Se soveltuu erilaisiin tilanteisiin, joissa lukitukseen käytetään valmiiksi asetettuja kierrereikiä ja muttereita. Toisin kuin terävien itsekierteittävien ruuvien ja karkeakierteisten puuruuvien itselukittuva rakenne, tässä tuotteessa on vakiona metrinen hienohammasrakenne ilman terävien kärkien leikkaamista. Se saavuttaa vakaan lukituksen tarkan kierteen kiinnittymisen ansiosta, ja siinä on kolme keskeistä etua: tarkka sovitus, toistuva purkaminen ja sujuva asennus.

Lähetä kysely

Product Description

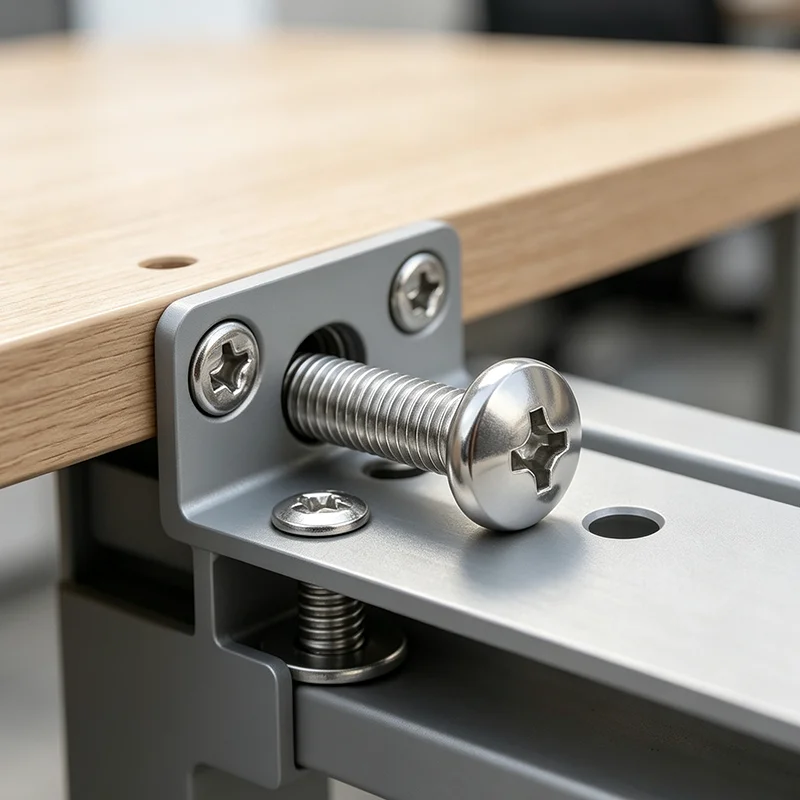

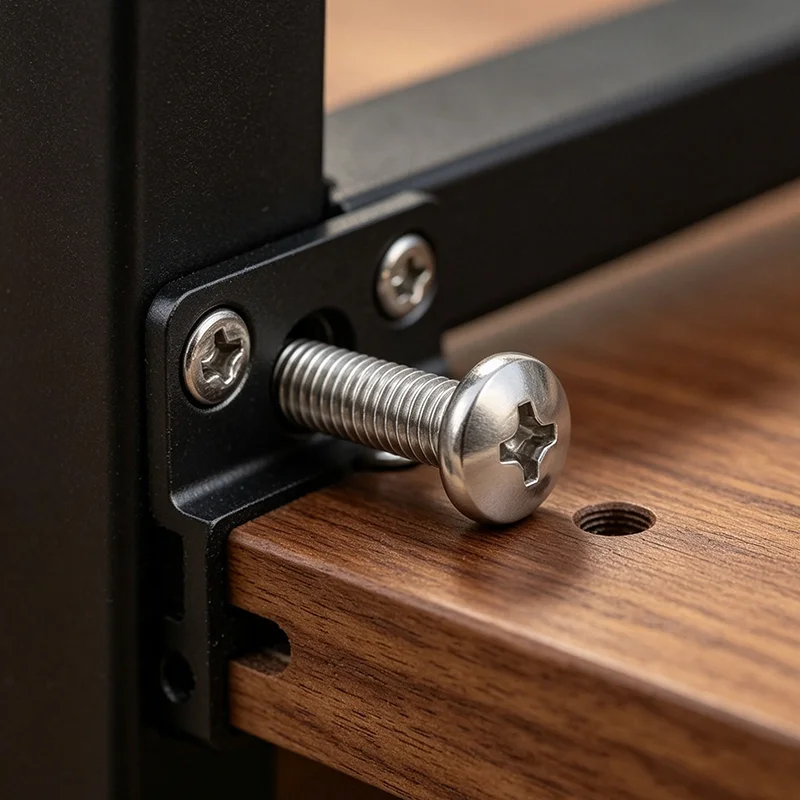

Wanluo Factoryn valmistama GB818 Pan Head Cross Upotettu koneruuvi valmistetaan integroidulla kylmätaontaprosessilla yhdistettynä toissijaiseen tarkkuusvalssauskierreprosessiin. Koko hammasprofiili on säännöllinen ja toleranssi tarkka, mikä ratkaisee tehokkaasti yleisiä kokoonpanoongelmia, kuten virheelliset kierteet, kokoonpanotukokset, epätasaiset levypinnat ja tavallisten väärennettyjen ruuvien karkea ulkonäkö. Pyöristetyssä kaaren muotoisessa päässä ei ole teräviä reunoja, ja asennuksen jälkeen se on siisti ja kaunis, sopii elektronisten laitteiden, kodinkoneiden, tarkkuusinstrumenttien ja päivittäisten teollisuuslaitteiden erästandardoituun kokoonpanoon. Se on monipuolisin peruskoneruuvi kevyen teollisuuden kokoonpanoskenaarioihin.

Materiaalien edut

1. Yhtenäinen kokonaiskovuus, sopii toistuviin kokoamis- ja purkuolosuhteisiin.

2. Erinomainen veto- ja väsymiskestävyys, 不易 löystyy tai muotoutuu.

3. Korroosionkestävä ja ruosteenkestävä, sopii erilaisiin yleisiin työolosuhteisiin.

4. Hieno pintakäsittely, parempi kokoonpanon ulkonäön laatu.

5. Vakiomateriaalisuhde, täydellinen yhteensopivuus ja monipuolisuus.

Huolto- ja hoito-ohjeet

1. Päivittäinen silmämääräinen tarkastus

Tarkasta säännöllisesti GB818 Pan Head Cross Upotetun koneruuvin pinnan kunto. Keskity tarkistamaan ongelmia, kuten kerääntynyttä likaa, lievää hapettumista ja pölyn kertymistä kierteisiin. Puhdista pinnan epäpuhtaudet nopeasti estääksesi vieraiden aineiden kiinnittymisen ja kierreprofiilin kulumisen ajan myötä, mikä varmistaa kiinnittymisen tarkkuuden.

2. Standardin kokoaminen ja purkaminen, Vältä väkivaltaisia toimia

Kun purat tai kootat, käytä vastaavien eritelmien mukaisia ristityökaluja. Käytä voimaa tasaisesti ja tasaisesti. Vältä väkivaltaista vääntämistä tai pakotettua vetämistä. Estä työkalua luistamasta ja kulumasta poikittaisuraan tai vahingoittamasta kierteitä. Vältä ruuvien juuttumista tai purkamisen epäonnistumista inhimillisten tekijöiden vuoksi.

3. Ympäristökunnossapitoosasto

Suorita säännöllisesti yksinkertaisia ruosteenestohuoltoja kosteissa ja huonosti tuuletetuissa työoloissa. Pyyhi vain suojaavalla öljyllä kosteuden eristämiseksi. Kuivissa sisäympäristöissä ei vaadita monimutkaista huoltoa. Pidä kokoonpano vain puhtaana. Tämä sopii pitkäaikaiseen vakaaseen käyttöön.

4. Säännöllinen kiristys ja uudelleentarkastus

Jos laitteiden kokoamiskohdassa on lievää tärinää, tarkista lukitustila uudelleen säännöllisin väliajoin. Tee ajoissa säädöt ja vahvistukset, jotta pitkäaikaiset pienet tärinät eivät aiheuta ruuvien lievää löystymistä, mikä varmistaa laitekokoonpanon vakauden.

5. Luokitus Varaosien varastointi

Vararuuvit tulee säilyttää kuivassa ja tuuletetussa ympäristössä. Vältä pitkäaikaista altistumista elementeille, kosketusta happamien tai emäksisten väliaineiden kanssa ja vältä ennenaikaista hapettumista ja ruostumista. Varmista vararuuvien asennustarkkuus ja suorituskyky.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	GB818 Pan Head Risti upotettu koneruuvi, Metrinen pyöreäpään koneen pultti
Executive Standard	GB818, ISO-standardi, ristiviittaus DIN/ANSI-standardi
Saatavilla oleva materiaali	304, 316, 316L ruostumaton teräs, hiiliteräs sinkitty
Kokoalue	M1.6-M12 täydet standardikoot, saatavana räätälöity epästandardi pituus
Pään tyyppi	Sileä pyöreä kattilapää, matalaprofiilinen koristeellinen kiinnityspää
Aseman tyyppi	Vakio poikkisyvennys, yhteensopiva yleisten asennustyökalujen kanssa
Säie-ominaisuus	Hieno ja tasainen täysmetrinen kierre, korkea sovitustarkkuus
Pintakäsittely	Peittaus ja passivointi, kiillotettu jäysteetön pinta, ruosteenesto ja korroosionesto
Mekaaniset ominaisuudet	Korkea vetolujuus, vakaa lukitusvoima, väsymistä estävä ja uudelleenkäytettävä
Pakkausmenetelmä	Kosteudenkestävä sisäpakkaus + vientipakkaus, lavapakkaus bulkkitilauksiin
Toimituspalvelu	Paikallinen irtotavaratoimitus, epätyypillinen räätälöinti, sekakiinnitin yhden luukun hankinta

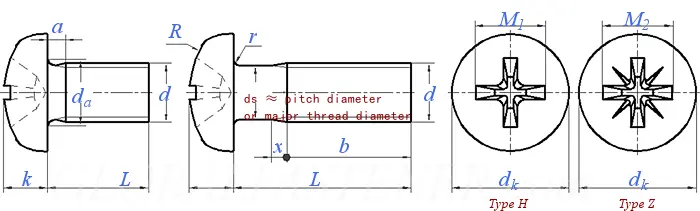

Gb818 Pan Head Cross Recessed Machine Screw

Langan koko d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Piki		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_a	Tunkeutumissyvyys		2	2.6	3.1	3.6	4.1	4.7	5.7	6.8	9.2	11.2
d_k	max = nimelliskoko		3.2	4.0	5.0	5.6	7.00	8.00	9.50	12.00	16.00	20.00
d_k	min		2.9	3.7	4.7	5.3	6.64	7.64	9.14	11.57	15.57	19.48
k	max = nimelliskoko		1.30	1.60	2.10	2.40	2.60	3.10	3.70	4.6	6.0	7.50
k	min		1.16	1.46	1.96	2.26	2.46	2.92	3.52	4.3	5.7	7.14
r	min		0.1	0.1	0.1	0.1	0.1	0.2	0.2	0.25	0.4	0.4
R	≈		2.5	3.2	4	5	6	6.5	8	10	13	16
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Pistorasia nro.			0	0	1	1	2	2	2	3	4	4
M₁	Tyyppi H	Viite.	1.7	1.9	2.7	3	3.9	4.4	4.9	6.9	9	10.1
Tunkeutumissyvyys		max	0.95	1.2	1.55	1.8	1.9	2.4	2.9	3.6	4.6	5.8
Tunkeutumissyvyys		min	0.7	0.9	1.15	1.4	1.4	1.9	2.4	3.1	4	5.2
M₂	Tyyppi Z	Viite.	1.6	2.1	2.6	2.8	3.9	4.3	4.7	6.7	8.8	9.9
Tunkeutumissyvyys		max	0.9	1.42	1.5	1.75	1.93	2.34	2.74	3.46	4.5	5.69
Tunkeutumissyvyys		min	0.65	1.17	1.25	1.5	1.48	1.89	2.29	3.03	4.05	5.24
