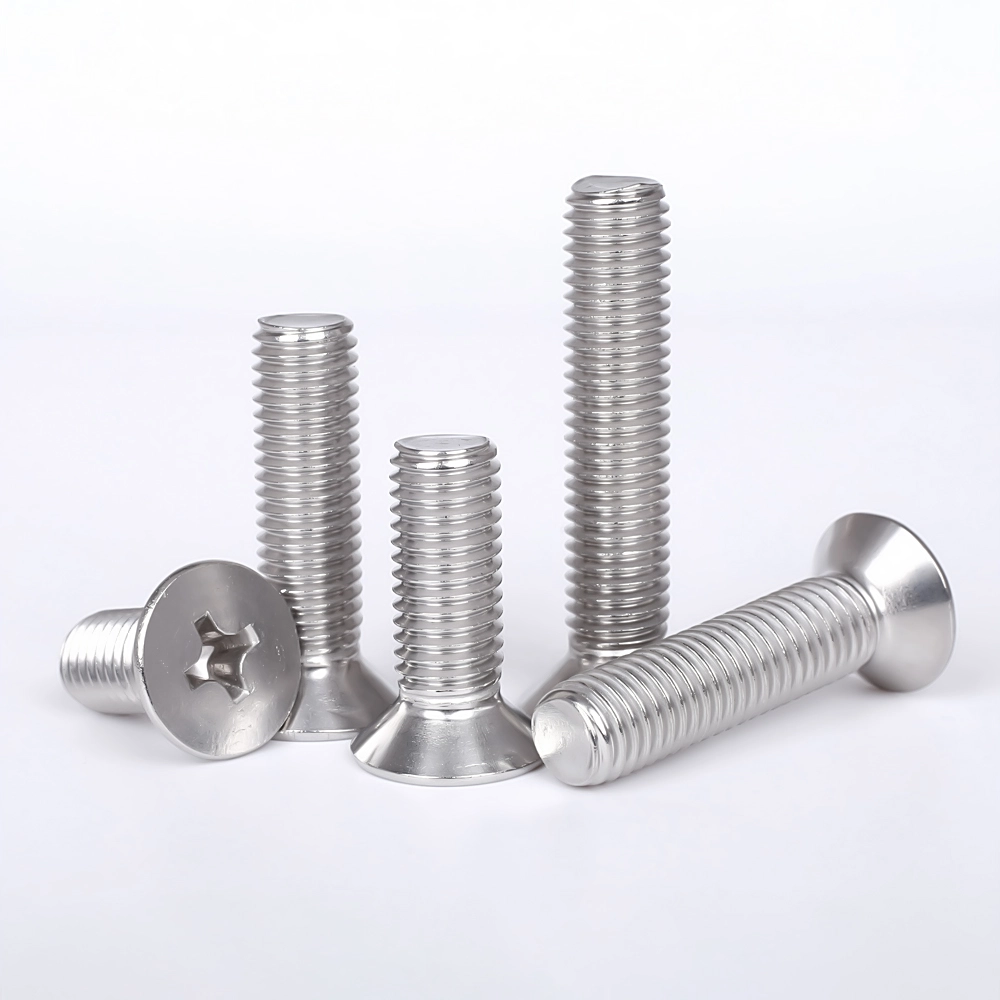

GB819 Upotettu ristiin upotettu koneruuvi

Wanluo-toimittajan Kiinan GB819 upotettu ristiin upotettu koneruuvi valmistetaan tiukasti kansallisten standardieritelmien mukaisesti, ja ne ovat erikoistuneet litteisiin piilotettuihin tarkkuuskokoonpanoskenaarioihin. Tämä malli eroaa GB818 ulkonevista astiakantaisista koneruuveista, ja siinä on vakiona 90 astetta kartiomainen uppokantarakenne, joka voidaan upottaa kokonaan työkappaleeseen kiristyksen jälkeen, jotta saavutetaan nolla-uloke erittäin tasainen pinta.

Lähetä kysely

Product Description

Vakiona täyskierteisenä metrisenä koneruuvina, Wanluon GB819 upotettu ristiin upotettu koneruuvi vaatii asennukseen sopivat esikierteitetyt reiät, joissa on erittäin tarkka kierresovitus, ei löysää sovitusta ja vakaa lukitus. Se ratkaisee täydellisesti esiin työntyvien ruuvihäiriöiden, epätasaisen työkappaleen pinnan ja tukkeutuneiden liikkuvien osien ongelmat tarkkuuskokoonpanossa, ja sitä käytetään laajalti korkeatasoisissa laitteissa, tarkkuusmuoteissa ja virtaviivaisessa tuotekokoonpanossa.

Tuotteen rakennusominaisuudet ja massatuotannon käsityötaito

GB819 poikki uppokantaiset koneruuvit ottavat käyttöön integroidun kylmätaontamuovauksen ja erittäin tarkan toissijaisen kierteen valssausprosessin. Teollisuusstandardin mukainen 90° kartiomainen pää sisältää tarkan kulmatoleranssin, joka sopii täydellisesti työkappaleen yleisiin vastaporareikiin saumattoman upotusasennuksen toteuttamiseksi. Syvennetty vakiopoikittaissyvennys sopii tiiviisti käsikäyttöisten ja sähköisten ruuvimeisselien kanssa, mikä estää tehokkaasti työkalun liukumisen ja urien vaurioitumisen nopean erän asennuksen ja toistuvan purkamisen aikana. Täysin ja yhtenäisellä metrisellä kierteellä on tarkka mittatoleranssi, tasainen ruuvaus ja vahva sovitustiiveys ilman jumiutumista tai kierteen luistamista. Valmistettu korkealaatuisesta ruostumattomasta teräksestä ja galvanoidusta hiiliteräsmateriaaleista, ruuvirungolla on tasainen kovuus, erinomainen vetolujuus, väsymisen ja korroosion estokyky, mikä ylläpitää pitkän aikavälin vakaan kiinnitystarkkuuden erilaisissa kevyissä ja keskirasissa työympäristöissä.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	GB819 Upotettu ristiin upotettu koneruuvi, litteäpäinen metrinen koneen pultti
Executive Standard	GB819, ISO-standardi, ristiviittaus DIN/ANSI-standardi
Saatavilla oleva materiaali	304, 316, 316L ruostumaton teräs, hiiliteräs sinkitty
Kokoalue	M1.6-M12 täydet standardikoot, saatavana räätälöity epästandardi pituus
Pään tyyppi	90° vakiona kartiomainen uppokanta, täysin upotettu piiloasennus
Aseman tyyppi	Vakio poikkisyvennys, yhteensopiva yleiskäyttöisten käsi- ja sähkötyökalujen kanssa
Säie-ominaisuus	Tarkka täysmetrinen kierre, tasainen hammasväli, korkea sovitustarkkuus
Pintakäsittely	Peittaus ja passivointi, jäysteetön sileä pinta, ruosteenesto ja korroosionesto
Mekaaniset ominaisuudet	Korkea vetolujuus, vakaa lukitusvoima, väsymisen esto, uudelleenkäytettävä kiinnitys
Pakkausmenetelmä	Kosteudenkestävä sisäpakkaus + vientipakkaus, lavapakkaus bulkkitilauksiin
Toimituspalvelu	Paikallinen irtotavaratoimitus, epätyypillinen räätälöinti, sekakiinnitin yhden luukun hankinta

Gb819 Countersunk Cross Recessed Machine Screw

Ruuvikierre d			M1.6	M2	M2.5	M3	(M3.5)	M4	M5	M6	M8	M10
P	Piki		0.35	0.4	0.45	0.5	0.6	0.7	0.8	1	1.25	1.5
a	max		0.7	0.8	0.9	1	1.2	1.4	1.6	2	2.5	3
d_k	teoria.	max	3.6	4.4	5.5	6.3	8.2	9.4	10.4	12.6	17.3	20
	Todellinen	max = nimelliskoko	3.0	3.8	4.7	5.5	7.30	8.40	9.30	11.30	15.80	18.30
	Todellinen	min	2.7	3.5	4.4	5.2	6.94	8.04	8.94	10.87	15.37	17.78
k	max = nimelliskoko		1	1.2	1.5	1.65	2.35	2.7	2.7	3.3	4.65	5
r	max		0.4	0.5	0.6	0.8	0.9	1	1.3	1.5	2	2.5
x	max		0.9	1	1.1	1.25	1.5	1.75	2	2.5	3.2	3.8
Pistorasia nro.			0	0	1	1	2	2	2	3	4	4
M₁	Viite.		1.6	1.9	2.9	3.2	4.4	4.6	5.2	6.8	8.9	10
M₂	Viite.		1.6	1.9	2.8	3	4.1	4.4	4.9	6.6	8.8	9.8
Tunkeutumissyvyys	Tyyppi H	max	0.9	1.2	1.8	2.1	2.4	2.6	3.2	3.5	4.6	5.7
	Tyyppi H	min	0.6	0.9	1.4	1.7	1.9	2.1	2.7	3.0	4.0	5.1
	Tyyppi Z	max	0.95	1.2	1.73	2.01	2.2	2.51	3.05	3.45	4.6	5.64
	Tyyppi Z	min	0.7	0.95	1.48	1.76	1.75	2.06	2.6	3	4.15	5.19

Ydintoiminnalliset edut ja järjestelmäsuunnittelusovellus

1. Täysin upotettu uppoasennusrakenne eliminoi täysin pinnan ulkonemat, välttäen tehokkaasti kitkan, törmäykset ja mekaanisten liukuosien juuttumisen, mikä varmistaa koottujen työkappaleiden sujuvan toiminnan ja korkean tasaisuuden.

2. Vakiomuotoinen 90° kartiomainen pää sopii täydellisesti yleisiin vastaporareikiin, mikä mahdollistaa saumattoman sovituskokoonpanon, mikä parantaa huomattavasti laitteiden pintojen tasaisuutta ja yleistä estetiikkaa ja sopii erittäin tarkkaan ulkonäkökokoonpanoon.

3. Tarkkuusvalssatussa täysmetrisessä kierteessä on korkea toleranssitarkkuus, täydellisesti yhteensopivat standardimutterit, aluslevyt ja kierrereiät, sileä ruuvaus ja kierteet eivät luista, mikä tukee pitkäaikaista toistuvaa purkamista ja huoltoa.

4. Optimoitu poikkisyvennysrakenne parantaa työkalun kiinnityksen tiiviyttä, estää tehokkaasti liukastumisen ja urien vaurioitumisen suuren vääntömomentin lukituksen ja eräkokoonpanon aikana, mikä parantaa tuotannon tehokkuutta ja kokoonpanon tuottoa.

5. Useat materiaalivaihtoehdot mukautuvat erilaisiin työympäristöihin. Ruostumattomasta teräksestä valmistetut versiot kestävät hapettumista ja korroosiota, kun taas galvanoitu hiiliteräs alentaa hankintakustannuksia kattaen sisävalaistuksen ja ulkona olevat lievästi syövyttävät kohtaukset.

Gb819 Countersunk Cross Recessed Machine Screw

FAQ

Q1: Mitä eroa on GB819- ja GB818-koneruuveilla?

A1: GB818 on ulkoneva kattilapää tavanomaiseen avoimeen asennukseen, kun taas GB819 on upotettu litteä pää täysin upotettuun piiloasennukseen. Niiden kierretiedot ovat yhdenmukaiset, vain pään rakenne on erilainen. GB819:ää käytetään erityisesti skenaarioissa, joissa vaaditaan nolla ulkonemaa ja erittäin tasaista pintaa.

Q2: Tarvitseeko GB819 valmiiksi kierrettyjä reikiä asennukseen?

A2: Kyllä. Vakiokoneruuvina se on sovitettava esikierteitetyillä rei'illä tai tukimuttereilla kiinnitystä varten. Sitä ei voi itsekierteyttää suoraan kuten itsekierteittäviä ruuveja, mikä varmistaa erittäin tarkan asennuksen toleranssin.

Q3: Vaikuttaako upotettu pää kiinnityslujuuteen?

A3: Ei. Ruuvin rungon kierre ja ytimen halkaisija noudattavat standardia teollista muotoilua, ja tavallisten koneruuvien vetolujuus ja lukitusvakaus ovat tasaiset. Upotettu pää muuttaa vain asennusmuotoa heikentämättä kiinnitystehoa.

Q4: Mihin skenaarioihin GB819-ruuvit sopivat?

A4: Käytetään laajasti tarkkuusinstrumenteissa, automaatiolaitteiden liukuosissa, muottitarvikkeissa, elektroniikkalaitteiden koteloissa, huonekalujen litteissä kokoonpanoissa ja kaikissa skenaarioissa, jotka vaativat tasaisen pinnan ja ilman rakenteellisia häiriöitä.

Q5: Voitko mukauttaa GB819-ruuvien erityisiä tietoja?

A5: Kyllä. Tuemme ei-standardin mukaisen ruuvin pituuden, erityisen kierrevälin ja yksilöllisen pintakäsittelyn räätälöimistä vastaamaan erityisiin tarkkuuskokoonpano- ja suunnittelutarpeisiin.
