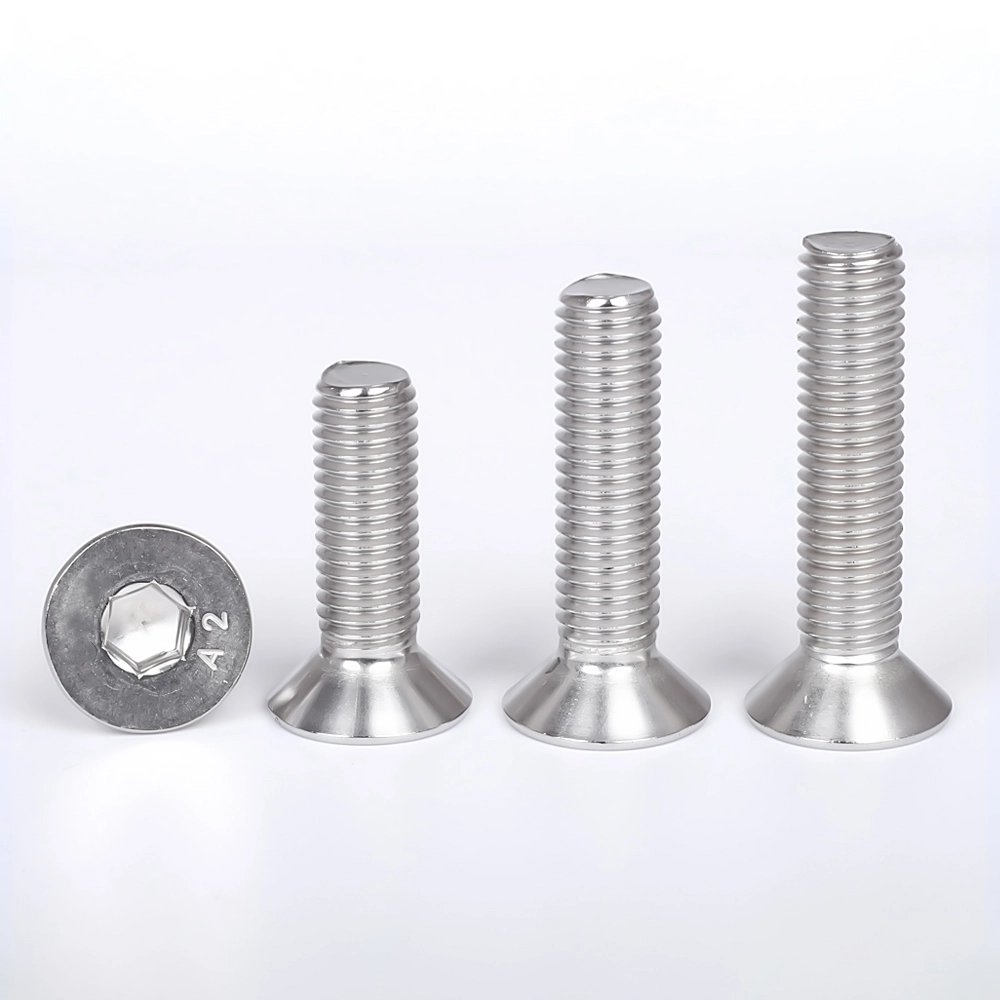

Ruostumaton teräs DIN 7991 upotettu kuusiokantaruuvi

Wanluon kiinasta ruostumattomasta teräksestä valmistetut DIN 7991 upotetut kuusiokantaruuvit valmistetaan tiukasti saksalaisten teollisuusstandardien mukaisesti, ja ne on ammattimaisesti suunniteltu täysin huuhdeltuihin piilotettuihin kokoonpanovaatimuksiin. Tämä sarja eroaa ulkonevista kuppipää- ja nappikantaruuveista, ja siinä on 90 astetta vakiona kartiomainen upotettu rakenne, joka voidaan upottaa kokonaan työkappaleeseen asennuksen jälkeen ilman ulkonemaa pinnassa.

Lähetä kysely

Product Description

Wanluon ruostumattomasta teräksestä valmistettu DIN 7991 uppotettu kuusiokantaruuvi ratkaisee perusteellisesti ulkonevien kiinnittimien häiriön, komponenttien kitkan törmäyksen ja epätasaisen kokoonpanopinnan ongelmat mekaanisessa käytössä. Siinä yhdistyvät tarkka sisäinen kuusiokäyttö ja saumaton piilolukitus, ja se on välttämätön tarkkuuskiinnike korkeatasoisiin laitteisiin, liukuosiin ja virtaviivaiseen rakennekokoonpanoon.

Rakenteelliset ominaisuudet ja valmistustekniikka

Ruostumattomasta teräksestä valmistettu DIN 7991 uppotettu kuusiokantaruuvi käyttää integroitua kylmätaontamuovausta ja erittäin tarkkaa kierteiden valssausprosessia. Vakiomuotoisessa kartiomaisessa uppopäässä on tarkka kulmatoleranssi, joka sopii täydellisesti tavanomaisiin työkappaleen vastaporareikiin huipputason asennuksen saavuttamiseksi. Syvennetty sisäinen kuusiohylsy on muotoiltu tarkasti sileällä sisäseinällä ja korkealla vääntömomentin kestävyydellä, mikä estää tehokkaasti työkalun luistamisen ja reiän painumisen lujan lukituksen aikana. Täysi ja tiivis kierreprofiili varmistaa tasaisen jännityksen ja tasaisen ruuvauksen ilman juuttumista tai hampaiden luistamista. Valmistettu erittäin puhtaasta ruostumattomasta teräksestä, ruuvin rungolla on vakaa vetolujuus, erinomainen rakenteellinen sitkeys ja pitkäaikainen korroosionkestävyys, mikä säilyttää tasaisen kokoonpanon tarkkuuden ja luotettavan kiinnityskyvyn pitkäaikaisessa tärinässä ja vaihtelevissa kuormitusolosuhteissa.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	Ruostumaton teräs DIN 7991 upotettu kuusiokantaruuvi, litteäkantainen kuusiokoloruuvi
Executive Standard	DIN 7991, ISO-standardi, GB-standardi, mukautetut ei-standardi mitat
Saatavilla oleva materiaali	304, 316, 316L ruostumaton teräs; 2205/2507 Duplex Steel Muokattava
Kokoalue	M2-M20 täydet standardikoot, mukautettu ultralyhyt/ultrapitkä ruuvin pituus
Pään tyyppi	Vakiona 90° kartiomainen uppokanta, täysin upotettu piiloasennus
Aseman tyyppi	Tarkka sisäinen kuusiokanta, yhteensopiva tavallisten kuusiokoloavainten kanssa
Pintakäsittely	Peittaus ja passivointi, jäysteetön sileä pinta, tasainen korroosionestokerros
Mekaaniset ominaisuudet	Korkea vetolujuus, vahva vääntömomentin kestävyys, vakaa löystymisenestokyky
Pakkausmenetelmä	Kosteudenkestävä sisäpussi + vientilaatikko, lavapakkaus bulkkitilauksiin
Toimituspalvelu	Paikallinen irtotavaratoimitus, epätyypillinen räätälöinti, sekakiinnitin yhden luukun hankinta

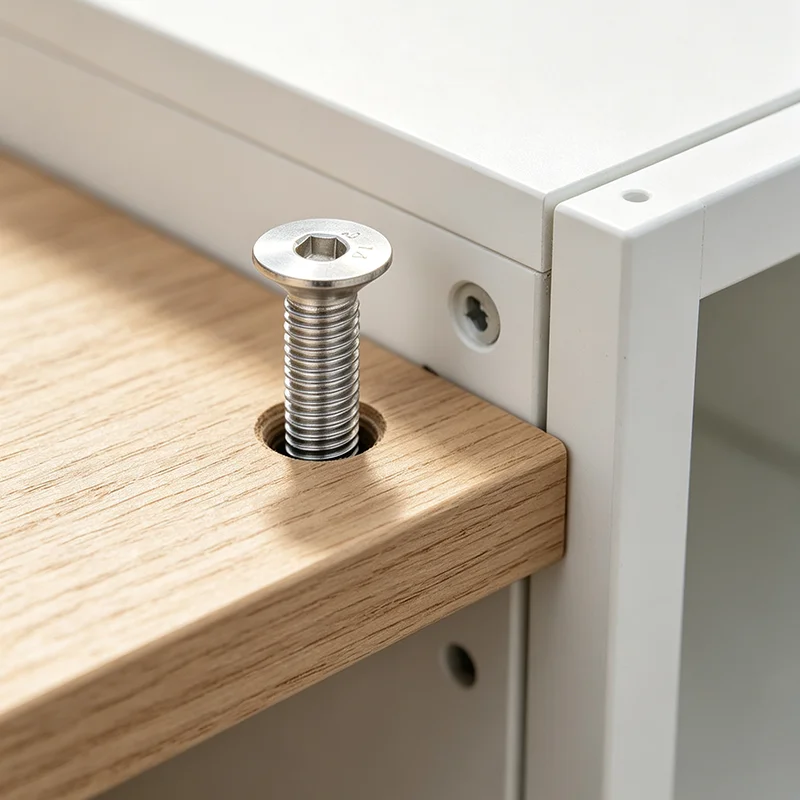

Stainless Steel Din 7991 Countersunk Hex Socket Screw

Ruuvikierre d		M3	M4	M5	M6	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24
P	Piki	0.5	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5	2.5	3
α	tol.(+2)	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	90°	60°	60°
b	L≤125	12	14	16	18	22	26	30	34	38	42	46	50	54
	125＜L≤200	/	/	/	24	28	32	36	40	44	48	52	56	60
	L＞ 200	/	/	/	/	/	45	49	53	57	61	65	69	73
d_k	max = nimelliskoko	6	8	10	12	16	20	24	27	30	33	36	36	39
d_k	min	5.7	7.64	9.64	11.57	15.57	19.48	23.48	26.48	29.48	32.38	35.38	35.38	38.38
d_s	max = nimelliskoko	3	4	5	6	8	10	12	14	16	18	20	22	24
d_s	min	2.86	3.82	4.82	5.82	7.78	9.78	11.73	13.73	15.73	17.73	19.67	21.67	23.67
e	min	2.3	2.87	3.44	4.58	5.72	6.86	9.15	11.43	11.43	13.72	13.72	16	16
k	max	1.7	2.3	2.8	3.3	4.4	5.5	6.5	7	7.5	8	8.5	13.1	14
s	Nimellinen koko	2	2.5	3	4	5	6	8	10	10	12	12	14	14
	min	2.02	2.52	3.02	4.02	5.02	6.02	8.025	10.025	10.025	12.032	12.032	14.032	14.032
	max	2.1	2.6	3.1	4.12	5.14	6.14	8.175	10.175	10.175	12.212	12.212	14.212	14.212
t	max = nimelliskoko	1.2	1.8	2.3	2.5	3.5	4.4	4.6	4.8	5.3	5.5	5.9	8.8	10.3
t	min	0.95	1.55	2.05	2.25	3.2	4.1	4.3	4.5	5	5.2	5.6	8.44	9.87

Ydinedut ja teolliset sovellukset

1. Täysin upotettu huuhtelusuunnittelu toteuttaa nollan pinnan ulkoneman asennuksen jälkeen, välttäen täysin kitkan, törmäykset ja mekaanisten liukuosien juuttumisen ulkonevien ruuvin päiden aiheuttamana, mikä varmistaa laitteiden sujuvan toiminnan.

2. Vakio 90 astetta kartiomainen pää sopii useisiin tavanomaisiin vastaporareikiin tarkasti, mikä mahdollistaa saumattoman sovituskokoonpanon, mikä parantaa huomattavasti työkappaleen pinnan tasaisuutta ja laitteen yleistä tarkkuutta.

3. Sisäinen kuusiokäyttörakenne tukee korkean vääntömomentin lukitustoimintaa, ratkaisee ristikkäisten litteän pään ruuvien riittämättömän kiristysvoiman ongelman, tasapainottaa piilotetun asennuksen ja lujan kiinnityskyvyn.

4. Korkealaatuisella ruostumattomalla teräksellä on erinomainen ruosteenkestävyys ja suolaroiskeenkestävyys, ja se mukautuu tarkkuusautomaatiolaitteisiin, ulkokoneisiin ja lievästi syövyttävään työympäristöön pitkäaikaiseen vakaaseen käyttöön.

5. Yleiset standardikierrespesifikaatiot sopivat täydellisesti mutteri-, aluslevy- ja kierretankovalikoimamme kanssa ja tukevat yhden luukun tukikiinnitystä ja erähankintaa teollisille kokoonpanolinjoille.

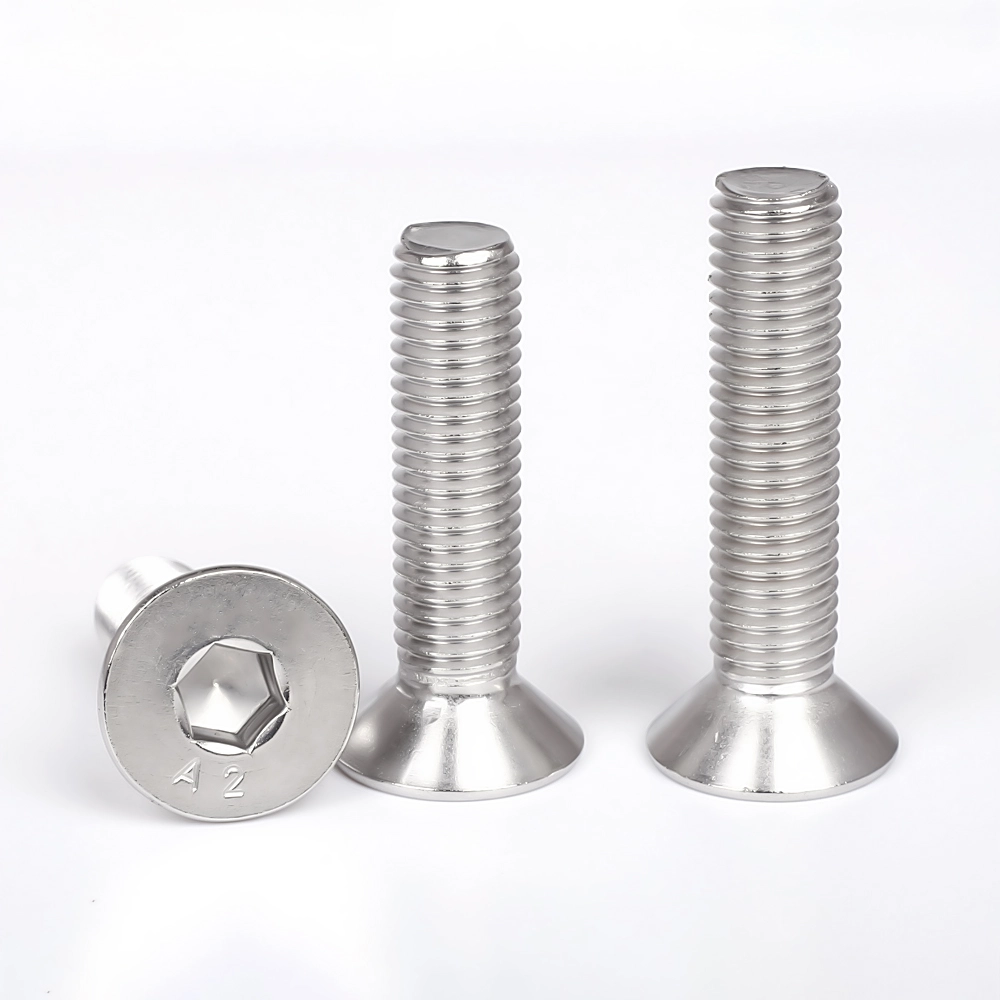

Stainless Steel Din 7991 Countersunk Hex Socket Screw

FAQ

Kysymys 1: Mitä eroa on ruostumattomasta teräksestä DIN 7991 upotettu kuusiokantaruuvi ja DIN 912/ISO 7380 ruuveja?

A1: DIN 912 on kuppipään ulkoneva asennus, ISO 7380 on pyöreä nappipäällinen puolivalkoinen asennus, kun taas DIN 7991 on täysin upotettu uppoasennus. Sitä käytetään ainutlaatuisesti skenaarioissa, joissa vaaditaan täysin tasaista työkappaleen pintaa eikä rakenteellisia häiriöitä.

Kysymys 2: Onko upotettujen kuusioruuvien kiinnityslujuus riittävä tarkkuuslaitteille?

A2: Kyllä. Integroidun kylmätakomisen ja paksunnetun ruuvirungon suunnittelun ansiosta sillä on korkea vetolujuus ja vääntömomentin kestävyys. Sen kiinnityskestävyys täyttää täysin tarkkuuskoneiden ja automatisoitujen laitteiden kokoonpanostandardit.

Q3: Voidaanko DIN 7991 -ruuvit upottaa kokonaan työkappaleeseen?

A3: Ehdottomasti. Vakio 90° kartiokulma sopii täydellisesti teollisuuden yleisiin vastaporareikiin. Normaalin kiristyksen jälkeen ruuvin pää on täysin samassa tasossa työkappaleen pinnan kanssa ilman ulkonemaa.

Q4: Tuetko räätälöityjä erikoiskulmaisia uppokantaruuveja?

A4: Kyllä. Tuemme ei-standardin uppokulman, ruuvin pituuden ja kierteen nousun räätälöintiä, joka täyttää tarkkuusmuottien ja erikoisautomaatiolaitteiden erityiset kokoonpanovaatimukset.

Q5: Mihin pääskenaarioihin DIN 7991 -ruuvit sopivat?

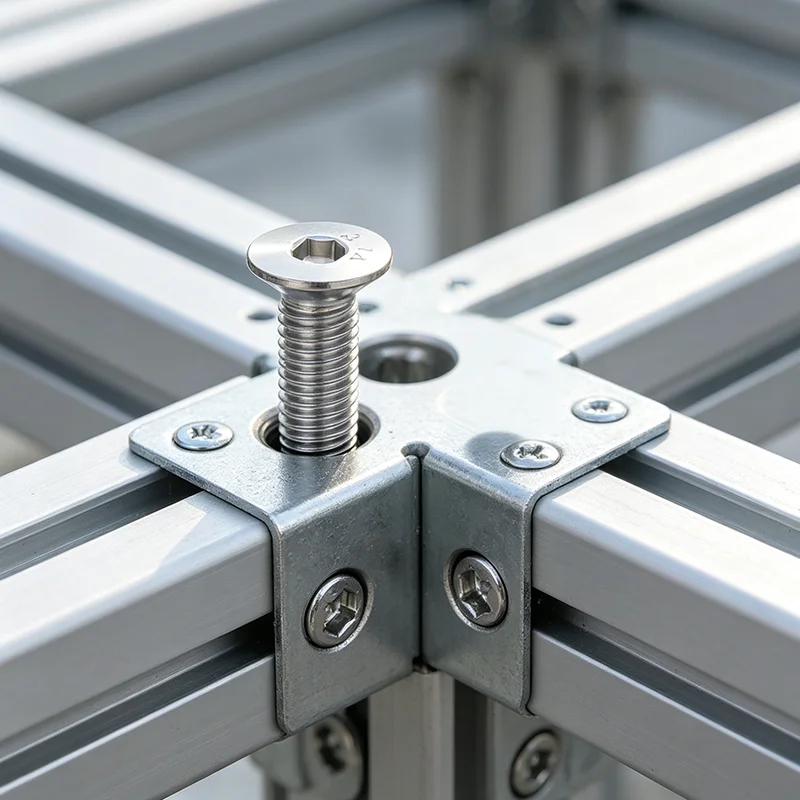

A5: Käytetään laajasti tarkkuusautomaatiolaitteissa, liukuvissa mekaanisissa osissa, muottitarvikkeissa, litteissä työkalukiinnikkeissä, elektronisissa tarkkuusinstrumenteissa ja kaikissa kokoonpanoskenaarioissa, jotka edellyttävät erittäin tasaista pintaa ja nollahäiriötä.
