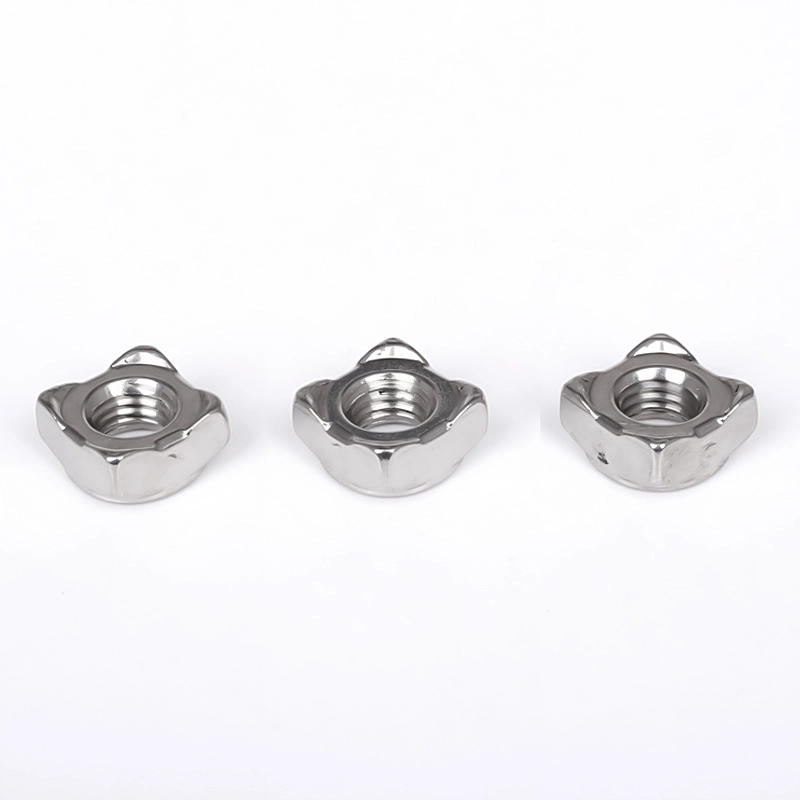

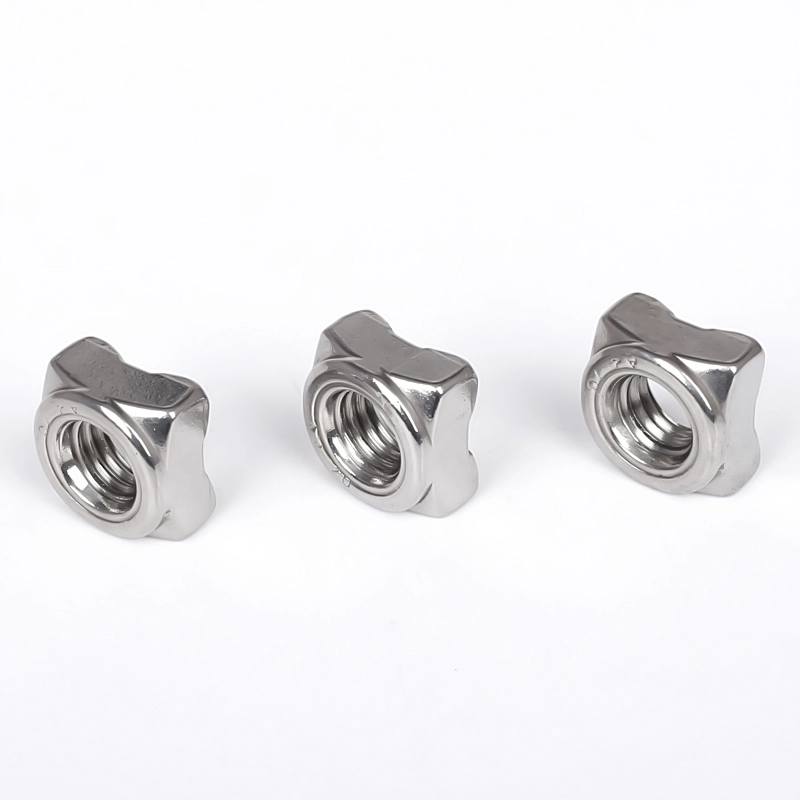

DIN 928 nelikulmainen hitsausmutteri

Ammattimaisesti räätälöity esihitsaukseen ja integroituun muovauskokoonpanoon, Wanluon korkealaatuiset DIN 928 -neliömutterit valmistetaan tiukasti saksalaisten teollisuusstandardien mukaisesti. Toisin kuin perinteiset kiinnitysmutterit, jotka perustuvat asennuksen jälkeiseen lukitukseen, tässä hitsausmutterisarjassa on nelikulmainen integroitu rakenne ja tarkat hitsausulokkeet, mikä mahdollistaa tarkan paikantamisen ja pistehitsauksen metallilevyihin ja profiileihin.

Lähetä kysely

Product Description

Wanluon toimittajan DIN 928 Square Weld Mutteri ratkaisee yleisiä teollisuusongelmia, kuten epätarkan manuaalisen kierteen, epävakaan mutterin hitsauspoikkeaman ja alhaisen kokoonpanotehokkuuden. Se tarjoaa yksiosaisia kierrepohjan muotoiluratkaisuja automatisoituun tuotantoon ja metallilevyjen käsittelyyn.

Rakennesuunnittelu ja hitsauksen vakaus

DIN 928 Neliömäisessä hitsausmutterissa on nelisivuinen litteä asemointi ja integroitu hitsausnystyrakenne. Tasaiset hitsausulokkeet varmistavat tasaisen sulamisasteen pistehitsauksen aikana muodostaen kiinteän liitoksen työkappaleeseen ilman virtuaalista hitsausta tai juottamisen purkamista. Vakiopystysuora sisäkierre käsitellään erittäin tarkalla kertakierteellä, jossa on täydellinen hampaan muoto ja tarkka toleranssi, mikä varmistaa sujuvan myöhemmän pultin sovituksen. Laadukkaista ruostumattomasta teräksestä valmistetuilla raaka-aineilla tuotteella on tasainen metallirakenne, vahva hitsauskestävyys korkeissa lämpötiloissa ja rakenteellinen vakaus, eikä se väänny tai menetä kierteen tarkkuutta hitsauksen ja jäähdytyksen jälkeen. Se parantaa tehokkaasti erätuotannon työkappaleiden yleistä rakenteellista lujuutta ja kokoonpanon yhtenäisyyttä.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	Ruostumattomasta teräksestä valmistettu nelikulmainen hitsausmutteri, DIN 928 hitsausmutteri
Executive Standard	DIN 928, ISO-hitsauskiinnitysstandardi, mukautetut ei-standardikoot
Saatavilla oleva materiaali	304, 316L ruostumaton teräs, räätälöity erittäin luja korroosionkestävä teräs
Kokoalue	M4-M12 täydet vakiokoot, mukautettu mutterin paksuus ja ulkoneman korkeus
Rakenteellinen ominaisuus	Neliön muotoinen sijoitusrunko + kiinteä hitsausuloke, anti-offset-hitsausrakenne
Pintakäsittely	Peittaus ja passivointi, ei oksidikerrosta, puhdas hitsauspinta
Mekaaniset ominaisuudet	Korkea hitsauslujuus, vakaa kierretarkkuus, ei lämpömuodonmuutoksia
Pakkausmenetelmä	Törmäyksenestopakkaus + vientipakkaus, kuormalavojen bulkkipakkaus
Toimituspalvelu	Pistetoimitus, epätyypillinen räätälöinti, sekakiinnikkeiden yhden luukun hankinta

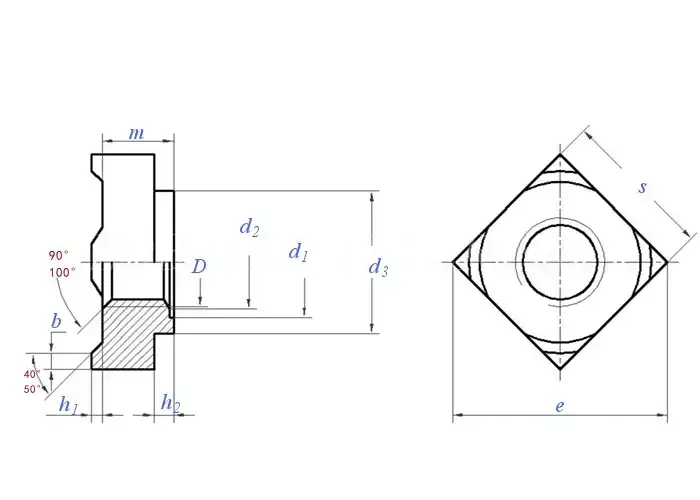

Din 928 Square Weld Nut

Langan koko D			M4	M5	M6	M8	M10	16/7 20 UNF-2B ①	16/7 20 UNF-2B ②	M12	M14	M16
P	Piki	Karkea lanka	0.7	0.8	1	1.25	1.5	/	/	1.75	2	2
		Hieno lanka, 1	/	/	/	1	1.25	/	/	1.25	1.5	1.5
		Hieno lanka, 2	/	/	/	/	1	-	-	1.5	-	-
b	Nimellinen koko		0.8	1.0	1.2	1.5	1.8	1.8	2.0	2.0	2.5	2.5
	max		0.95	1.15	1.25	1.65	2.0	2.0	2.2	2.2	2.7	2.7
	min		0.65	0.85	1.05	1.35	1.6	1.6	1.8	1.8	2.3	2.3
d₁	min = nimelliskoko		5	6	7.5	10	12.5	12.5	13.5	13.5	16.8	18.8
d₁	max		5.18	6.18	7.72	10.22	12.77	12.77	13.77	13.77	17.07	19.13
d₂	max		4.2	5.25	6.3	8.4	10.5	11.7	11.7	12.6	14.7	16.8
d₃	min		6.4	8.2	9.1	12.8	15.6	15.6	17.4	17.4	20.4	22.4
e	min		9	12	13	18	22	22	25	25	28	32
h₁	Nimellinen koko		0.6	0.8	0.8	1	1.2	1.2	1.4	1.4	1.4	1.6
	max		0.7	0.9	0.9	1.1	1.3	1.3	1.5	1.5	1.5	1.7
	min		0.5	0.7	0.7	0.9	1.1	1.1	1.3	1.3	1.3	1.5
h₂	min		0.4	0.6	0.7	1.1	1.25	1.25	1.75	1.75	1.75	2
h₂	max		1.3	1.5	1.8	2.0	2.2	2.2	3.0	3.0	3.2	4.0
m	max = nimelliskoko		3.5	4.2	5	6.5	8	9	9	9.5	11.4	13
m	min		3.2	3.9	4.7	6.14	7.64	8.64	8.64	9.14	10.97	12.57
s	max = nimelliskoko		7	9	10	14	17	17	19	19	22	24
s	min		6.64	8.64	9.64	13.57	16.57	16.57	18.48	18.48	21.48	23.48
1000 yksikköä kohti = kg			0.81	1.70	2.40	6.50	11.30	12.5	16.5	16.6	26.7	35.8

Sovelluksen ja prosessin keskeiset edut

1. Integroitu hitsausprojektiosuunnittelu toteuttaa tarkan paikantamisen ennen hitsausta, estää tehokkaasti mutterin poikkeaman ja pyörimisen hitsauksen aikana, mikä parantaa huomattavasti erätyökappaleiden tuottoa ja yhtenäisyyttä.

2. Vaihda perinteiset manuaaliset kierteitys- ja asennuksen jälkeiset mutterit, yksinkertaista tuotantoprosesseja, eliminoi ohuiden levyjen kierteiden luistamis- ja kierrevirheongelmat ja paranna merkittävästi tuotannon tehokkuutta.

3. Neliömäisellä DIN 928 hitsausmutterin neliömäisellä rajarakenteella on hyvä pyörimistä estävä vaikutus hitsauksen ja muovauksen jälkeen, tasainen jännitys kierrepohjaan, vastustaa tehokkaasti tärinäkuormitusta ja välttää löysät liitokset laitteen pitkäaikaisessa käytössä.

4. Ruostumattomalla teräksellä on erinomainen korkean lämpötilan hitsauskyky ja korroosionkestävyys. Hitsausliitos on luja ruostumatta, sopeutuu automatisoituihin laitteisiin, peltikuoriin ja ulkona oleviin metallirakenneosiin.

5. Soveltuu kokoonpanokohtauksiin, joita ei voida lukita perinteisillä muttereilla ja niittimuttereilla. Se toteuttaa pysyvän kiinteän kierrepohjan ja sitä käytetään laajalti autojen valmistuksessa, sähkökaapeissa ja konepajakoneissa.

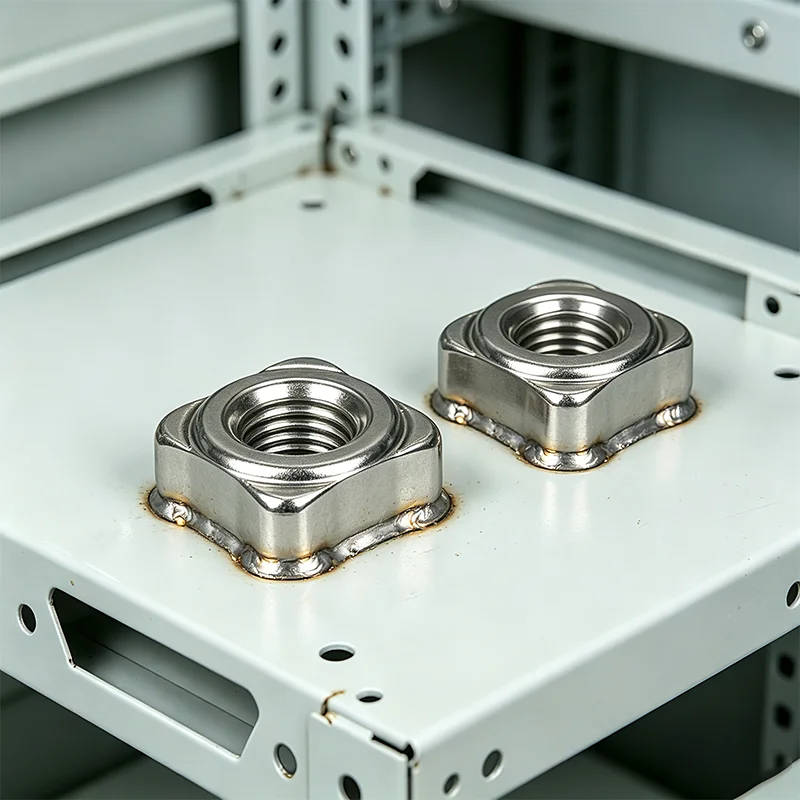

Din 928 Square Weld Nut
