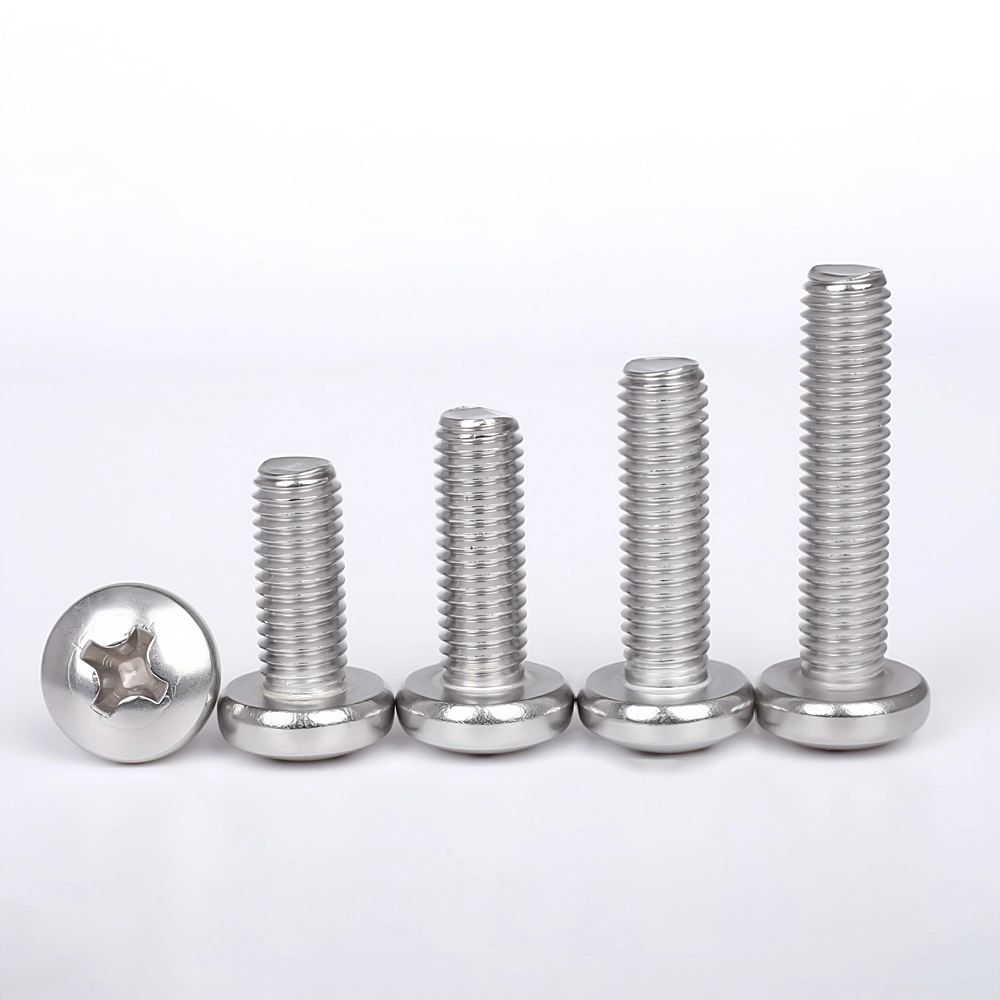

Voivatko automaattisen kokoonpanon häiriöt johtua GB818 Pan Head Risti upotetun koneruuvin erämuunnelmista?

Poikkisyvennysten geometrian johdonmukaisuus nopeaan automaattiseen ajoon

Manuaalinen näytetestaus sietää pieniä poikkisyvennyksen muotovirheitä. Robottikokoonpanotyökalut käyttävät kiinteitä vääntömomentti-aikaprofiileja; pieni syvennys, mittojen ajautuminen muuttaa bitin kosketuspintaa. Jopa staattisen silmämääräisen tarkastuksen läpäisevät ruuvit aiheuttavat toistuvia nokka-aukkoja, terän kulumista ja hylättyjä kokoonpanoja tuotantolinjoilla.

• Poikittaisgeometrian säännöllinen optinen profiiliskannaus jokaisen tuotantokampanjan aikana
• Simuloitu automaattisen kokoonpanon vääntömomenttisyklin testaus asiakkaan määrittämillä ohjainterätyypeillä

Wanluo Hardware suorittaa syvennysprofiilin pistetarkastuksia yksinkertaisen visuaalisen ulkonäön lisäksi suodattaen robottikokoonpanon nokkariskille alttiita eriä ennen vientitilausten pakkaamista.

Kierteen sovitusvakaus massatuotannon työkalujen kulumisen aikana

Prototyyppiruuvit valmistetaan upouusilla kierrevalssilla. Miljoonien osien syklien jälkeen muotin pinnat huononevat vähitellen. Yksittäiset ruuvin mitat voivat silti olla vetotoleranssien sisällä, mutta kumulatiiviset profiilimuutokset aiheuttavat vaihtelevaa kierteen kiinnittymiskäyttäytymistä.

Tällainen hienovarainen poikkeama ei näytä mitään yhden ruuvin manuaalisissa kokeissa, mutta aiheuttaa satunnaista poikkikierteitystä tai jäykkää yhteensovitusta syötettäessä jatkuvasti automatisoitujen kiinnikkeiden kierteitettyihin kotelon reikiin.

• Ota käyttöön tuotantomäärän liipaisukynnykset kierrerullan muotin kunnostukseen
• GO-NO-GO-mittarin näytteenotto yhdistettynä osittaiseen kierreprofiilin tarkastukseen työvuorokohtaisesti

Pinnoitteen paksuuden hajonta muuttaa vääntömomentin ja jännityksen suorituskykyä

Monet ostajat määrittävät vain pinnoitteen tyypin määrittelemättä sallittua paksuusvaihtelua. Sinkki- tai passivointikerroksen epätasaisuus muuttaa pinnan kitkakerrointa. Vääntömomentilla lukituilla kokoonpanoasemilla sama ohjelmoitu vääntömomentti tuottaa hyvin erilaisen todellisen kiristysvoiman.

Jotkut erät päätyvät alipuristettuihin ja alttiiksi käytönaikaiseen tärinän löystymiseen; toiset aiheuttavat kierrenauhariskin robottivetoisen kiristyksen aikana, vaikka jokainen ruuvi näyttää visuaalisesti yhtenäiseltä.

• Pinnoitteen paksuuden monipistemittaus, joka kattaa kierteen juuret ja pään ja varren väliset siirtymäalueet
• Vääntömomenttijännityspenkin validointi, joka edustaa todellisen tuotannon kokoonpanoaseman parametreja

Raaka-aineen lämpöerän jäljitettävyys, joka erottaa näytteitä irtotavarasta

Prototyyppierien yleiset materiaalitestiraportit eivät voi edustaa massatuotettuja lähetyksiä teollisia OEM-tarkastuksia varten. Jotkut kiinnittimien toimittajat käyttävät uudelleen vanhoja näyte-erän MTR-asiakirjoja myöhempiä tuotantoa varten ilman ristiinviittauksia teräksen todellisiin lämpölukuihin.

Elektroniikka- ja laitehankkeissa, joihin sovelletaan komponenttien jäljitettävyyssääntöjä, tämä dokumentaation epäsopivuus voi estää saapuvien tavaroiden laadunvarmistuksen hyväksymisen fyysisten ruuvien mekaanisesta suorituskyvystä riippumatta.

• Sido valmiiden tuotteiden eräkoodit suoraan vastaaviin terästehtaan lämpöerän numeroihin
• Anna projektikohtaisia ​​englanninkielisiä materiaaliraportteja päivättymättömien prototyyppisertifikaattien levittämisen sijaan

Tiivistetty teknisten lausekkeiden tarkistuslista automaattisille linjoille kohdistetuille kiinnittimien hankinnoille

1. Lisää poikkisyvennysgeometria ja simuloidut robotin vääntömomenttisyklivaatimukset ostotilauksen teknisiin tietoihin
2. Määritä langan vierimisen huoltoliipaisimet ja sekatilan langanvarmistusnäytteenottosäännöt
3. Määritä sallittu pinnoitteen paksuusalue sekä vääntömomentin jännityksen validointi vääntömomenttiohjatuille kokoonpanoasemille
4. Pakota lämpöerään liittyvää dokumentaatiota; kieltäytyä itsenäisten prototyyppinäytemateriaaliraporttien uudelleenkäytöstä

Wanluo laitteistoGB818 Poikkipäällinen upotettu koneruuvisuorittaa optisen profiilin poikkisyvennyksen tarkastuksen, kierteen sovituksen vakavuuden valvonnan, pinnoitteen vaikutuksen vääntömomentin ja jännityksen validoinnin ja lämpöeräkohtaisen jäljitettävyyden hallinnan. Se vähentää robottikokoonpanon nokkatilanteita, kierresovituksen hajoamista, kitkaperäistä puristusvoiman vaihtelua ja OEM-QA-asiakirjojen yhteensopivuusriskejä maailmanlaajuisille elektroniikka-OEM-valmistajille ja rajatylittäville teollisille kiinnikkeiden jakelijoille maailmanlaajuisesti.
