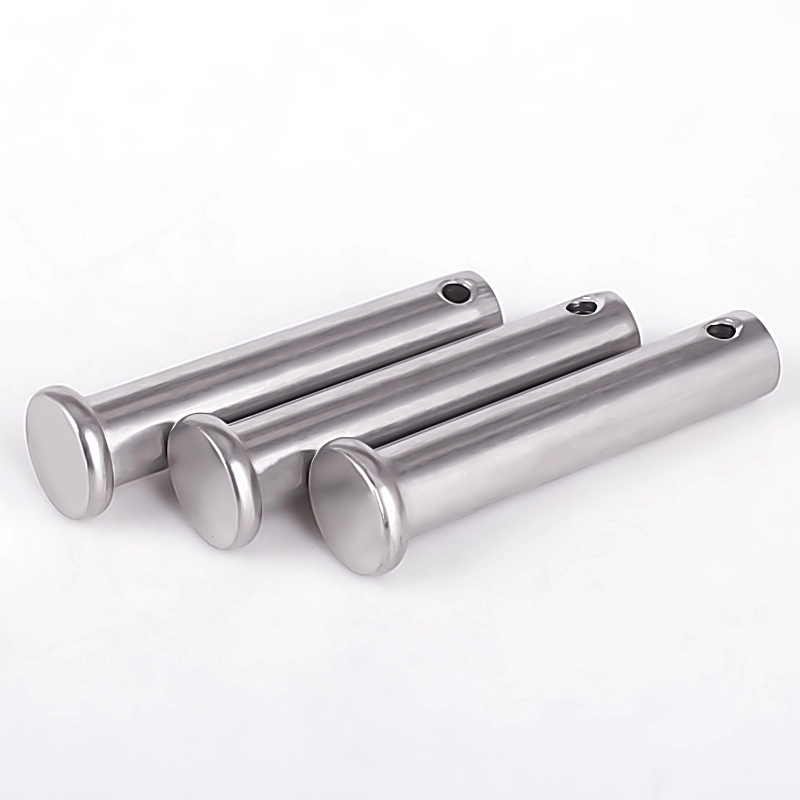

Clevis Pin mekaanista liitäntää varten

This Clevis Pin for Mechanical Connection, directly sold by Wanluo Factory, is an industrial standard cylindrical movable connection component. It is mainly used for dynamic assembly scenarios involving mechanical hinges, rotary joints, and flexible moving structures of connecting rods. Toisin kuin markkinoilla olevat kiinteät tapit, joita käytetään vain staattiseen tarkkaan asemointiin, tämä tuote on suunniteltu siten, että sen ydintarkoituksena on dynaaminen liikkuva liitos, joka on erityisesti sovitettu erilaisiin mekaanisiin liitoksiin, jotka vaativat edestakaisin pyörimistä, kulmakääntöä sekä joustavaa avaamista ja sulkemista.

Lähetä kysely

Product Description

Kun Wanluo Factory valmistaa Clevis-tappeja mekaanisia liitoksia varten, se käyttää integroitua rakennetta, jossa on litteä pää ja läpimenevä reikä takapäässä. Yhdistettynä halkaisijan kanssa se voi saavuttaa kaksinkertaisen lukituksen. Kokoonpano on yksinkertainen, pyöriminen on tasaista ja se voi estää löystymisen ja siirtymisen laitteen jatkuvan liikkeen aikana. Se soveltuu laajasti mekaanisten voimansiirtorakenteiden, ajoneuvon alustakomponenttien, hydraulilaitteiden ja erilaisten liikkuvien komponenttien standardoituun kokoonpanoon.

Erilaiset myyntipisteet

1. Keskittyy dynaamiseen aktiviteettiyhteyteen, joka sopii dynaamisiin työolosuhteisiin staattisen paikantamisen sijaan.

2. Tasainen pääraja ja peräaukon lukitus, joka tarjoaa kaksinkertaisen liukastumisenestosuojan turvallisuuden parantamiseksi.

3. Yhteensopiva haarukan rakenteen kanssa, mikä tarjoaa paremman mukautumiskyvyn ja paremman kokoonpanotoleranssin.

4. Yksinkertainen rakenne ja kestävä, vähäisempi pitkäaikainen kuluminen.

5. Erittäin monipuolinen, soveltuu erilaisten teollisuuslaitteiden standardisoituun vaihtoon.

Rakenteelliset ominaisuudet ja valmistustekniikka

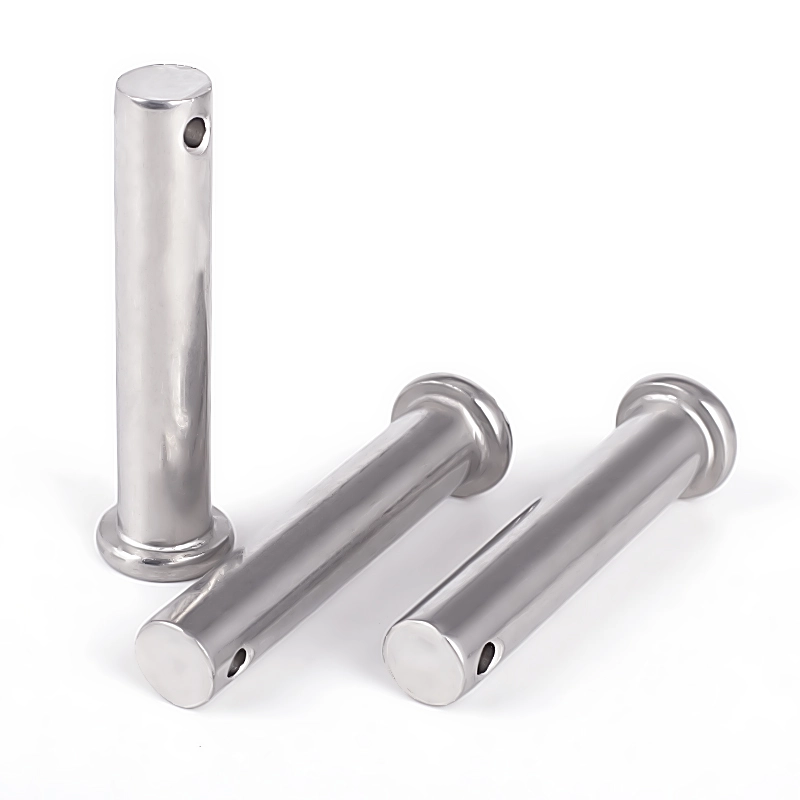

Clevis Pin for Mechanical Connection yksiosainen tarkkuuskylmäpää ja keskitön hiontamuovausprosessi, joka koostuu tasaisesta pyöreästä rajoittimesta, sileästä kiinteästä lieriömäisestä tapin rungosta ja varatusta pyrstapin reiästä. Paksutettu litteä pää tarjoaa vakaan pinnan rajoittamisen, välttäen tapin rungon uppoamisen asennusreikään ja varmistaen tasaisen kokoonpanon tasaisuuden. Integroidulla kiinteällä tappirungolla on korkea rakenteellinen jäykkyys ja sileä pintakäsittely, mikä vähentää kitkavastusta komponenttien pyörimisen aikana ja varmistaa joustavan ja esteettömän mekaanisen liikkeen. Tarkkaan sijoitetussa takareiässä on tasainen aukko ja sileä sisäseinä, jotka sopivat täydellisesti vakionappeihin muodostaen täydellisen turvalukitusjärjestelmän. Valmistettu korkealaatuisesta hiiliteräksestä, seosteräksestä ja ruostumattomasta teräksestä, kaikki tuotteet läpikäyvät hienon viimeistelyn, purseenpoiston ja standardoidun korroosionestokäsittelyn. Tiukka mittatoleranssin hallinta varmistaa nollavärähtelyn sovituksen vakiosaranan reikiin, vakaalla leikkauskestävyydellä ja pitkäaikaisella liikkeen väsymiskestävyydellä, mukautuen usein liikkuviin kokoonpanotyöolosuhteisiin.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	Haarukkatappi, litteäpäinen haarukkatappi, reikätyyppinen saranatappi, liikkuva liitossylinteritappi
Executive Standard	DIN11023, ISO-standardi, GB-standardi, ANSI-standardi, mukautetut ei-standardikoot
Saatavilla oleva materiaali	45# hiiliteräs, 40Cr seosteräs, 304/316 ruostumaton teräs
Kokoalue	Halkaisija 2mm-30mm, pituus 6mm-350mm täydet vakiokoot, räätälöity tapin reiän sijainti ja pituus
Rakennetyyppi	Litteä rajoitinpää, kiinteä sylinterimäinen runko, perätapin reiän turvalukitusrakenne
Käsittelytekniikka	Tarkkuuskylmäpäättely, keskitön hionta, reiän tarkkuusporaus, pintakarkaisu ja viimeistely
Soveltuva työkappale	Mekaaniset saranat, haarukkakannattimet, kiertokanget, ajoneuvon alustat, hydrauliset liikkuvat nivelet, koneenrakennusten osat
Pintakäsittely	Galvanointi (valkoinen/väri/musta), mustaoksidikarkaisu, passivointi, ruostumattoman teräksen kiillotus
Mekaaniset ominaisuudet	Korkea leikkauskestävyys, tasainen pyöriminen, rajoittaa uppoamisen esto, turvallinen pudotuksen esto, väsymiskestävyys toistuvaan liikkumiseen
Pakkausmenetelmä	Ruosteenestoinen sisälaatikko + vientilaatikko, kosteuden- ja iskunkestävä pakkaus, kuormalavojen pakkaus massatilauksille
Toimituspalvelu	Paikallinen vakiotoimitus, ei-standardi räätälöinti, yhden luukun tukisyöttö jakonastoilla

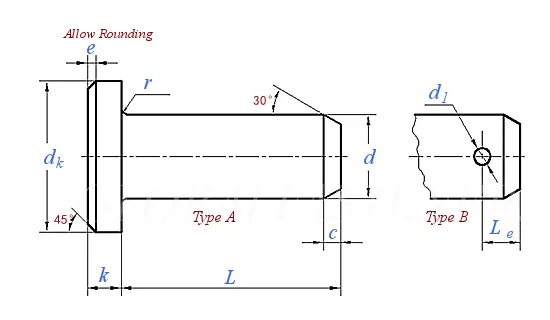

Clevis Pin For Mechanical Connection

Nimellinen halkaisija d		Φ3	Φ4	Φ5	Φ6	Φ8	Φ10	Φ12	Φ14	Φ16	Φ18	Φ20	Φ22	Φ24
d	max = nimelliskoko (h11)	3	4	5	6	8	10	12	14	16	18	20	22	24
d	min	2.94	3.925	4.925	5.925	7.91	9.91	11.89	13.89	15.89	17.89	19.87	21.87	23.87
d_k	max = nimelliskoko (h14)	5	6	8	10	14	18	20	22	25	28	30	33	36
d_k	min	4.7	5.7	7.64	9.64	13.57	17.57	19.48	21.48	24.48	27.48	29.48	32.38	35.38
d₁	min = nimelliskoko (H13)	0.8	1	1.2	1.6	2	3.2	3.2	4	4	5	5	5	6.3
d₁	max	0.94	1.14	1.34	1.74	2.14	3.38	3.38	4.18	4.18	5.18	5.18	5.18	6.52
c	max	1	1	2	2	2	2	3	3	3	3	4	4	4
e	≈	0.5	0.5	1	1	1	1	1.6	1.6	1.6	1.6	2	2	2
k	Nimelliskoko (js14)	1	1	1.6	2	3	4	4	4	4.5	5	5	5.5	6
	max	1.125	1.125	1.725	2.125	3.125	4.15	4.15	4.15	4.65	5.15	5.15	5.65	6.15
	min	0.875	0.875	1.475	1.875	2.875	3.85	3.85	3.85	4.35	4.85	4.85	5.35	5.85
L_e	min	1.6	2.2	2.9	3.2	3.5	4.5	5.5	6	6	7	8	8	9
r		0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	0.6	1	1	1	1

Ydinedut ja teolliset sovellukset

1. Ammattimainen litteän pään rajoitusrakenne estää tehokkaasti tapin rungon uppoamisen ja siirtymisen nopean pyörimisen ja edestakaisin liikkeen aikana, säilyttäen liikkuvien osien vakaan kokoonpanoasennon ja välttäen mekaanisen tärinän ja liitospoikkeaman.

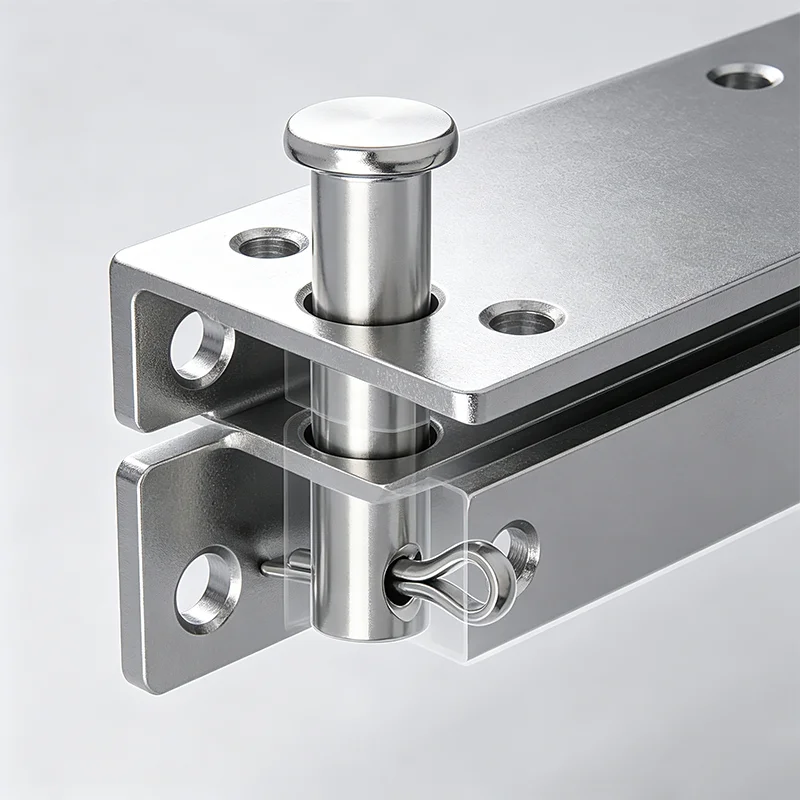

2. Hännänreiän lukitus, joka on yhteensopiva malli, joka on täysin yhteensopiva tavallisten jakotappien kanssa. Haarukkatapin ja jakotapin yhdistelmä muodostaa kaksinkertaisen turvasuojan, mikä ratkaisee täysin pitkän mekaanisen tärinän ja iskukuormituksen aiheuttaman tapin rungon irtoamisen riskin.

3. Erittäin sileä sylinterimäinen tapin runko minimoi kokoonpanokitkan varmistaen saranaliitosten ja liikkuvien liitososien joustavan ja vakaan pyörimisen. Sillä on erinomainen liikkeen väsymiskestävyys, sitä ei ole helppo juuttua tai kulua pitkäaikaisen toistuvan käytön jälkeen.

4. Korkea rakenteellinen lujuus ja vahva leikkauskestävyys. Kiinteän integroidun muovausprosessin ansiosta tapin runko kestää suuren sivuttaiskuormituksen ja jännityksen, mukautuen konepajakoneiden ja ajoneuvolaitteiden raskaisiin liikkuviin liitosskenaarioihin.

5. Clevis Pin for Mechanical Connectionilla on laaja sovellusvalikoima ja monipuoliset materiaalivaihtoehdot, ja sitä käytetään laajalti autojen alustajärjestelmissä, maatalouskoneissa, hydraulisissa laitteissa, rautatielaitoksissa, automaatiolaitteissa ja erilaisissa mekaanisissa saranoissa liikkuvissa liitoskentissä.

Clevis Pin For Mechanical Connection

Todelliset paikan päällä olevat sovellusskenaariot

Kiinnittimiämme ja räätälöityjä metallilaitteistojamme käytetään laajasti maailmanlaajuisissa yleisissä teollisuusskenaarioissa, jotka mukautuvat täysin monimutkaisiin työolosuhteisiin:

1. Teollisuuden mekaanisten laitteiden kokoonpano ja kiinteä liitäntä

2. Rakennustekniikka ja rakennusrakenteiden kiinnitys

3. Satama-, meri- ja offshore-tekniikan nosto ja jännityksen kiinnitys

4. Uusien energia-, automaatiolaitteiden ja putkistojen asennus

5. Ulkona korkea korroosio, kostea ja suuri kuormitus ankara työympäristö

6. Maailmanlaajuinen tukkumyynti ja paikallisten laitteistomarkkinoiden jakelu
