Jousitappi tärinänkestävää sijoittelua varten

Wanluon Kiinassa korkealaatuinen jousitappi tärinänkestävää sijoittelua varten, joka tunnetaan myös nimellä uralliset elastiset vaarnatapit, ovat erittäin lujia itselukkiutuvia asemointikiinnikkeitä, jotka yhdistävät asennon ja löystymisen estotoiminnot. Poiketen jäykistä kiinteän kokoisista yhdensuuntaisista tapeista ja joustavista turvatyyppisistä halkotapeista, jousitapit ottavat käyttöön ainutlaatuisen pitkittäisen urallisen elastisen rakenteen.

Lähetä kysely

Product Description

Joustava kutistuminen asennuksen aikana ja automaattinen rebound-laajeneminen reikään sisäänmenon jälkeen, Wanluon tehtaan jousitappi tärinänkestävää sijoittelua varten muodostaa tiukan häiriösovituksen tapin reikään ja toteuttaa nollavälin itselukittuvan asemoinnin ilman apulukitusosia. Automaattisen toleranssin mukautuksen, vahvan tärinänkestävyyden, väsymyksenkestävyyden ja korkean kokoonpanotehokkuuden ansiosta se ratkaisee täydellisesti jäykkien tappien löysän sovituksen ja perinteisten lukituskiinnikkeiden monimutkaisen asennuksen ongelmat. Se on standardisoitu ydinkiinnike, jota käytetään laajalti mekaanisen voimansiirron sijoitteluun, komponenttien anti-offset- ja dynaamisten rakenteiden kiinnittämiseen.

Rakenteelliset ominaisuudet ja valmistustekniikka

Jousitappi tärinänkestävään paikannukseen integroitu erittäin tarkka nauhan meisto- ja pyöristysmuovausprosessi, jossa on jatkuva pitkittäinen rako tapin rungossa ja täydellinen sylinterimäinen elastinen rakenne. Molemmat päät ovat tarkasti viistettyjä ja tasaisesti kiillotettuja, mikä on kätevä nopeaan sisäänpuristusasennukseen ja estää tapin reiän sisäseinän naarmuuntumisen. Elastisella tapin rungolla on erinomainen kutistumis- ja palautumiskyky, joka voi mukautua pieniin reiän halkaisijan toleranssivirheisiin ja saavuttaa tiiviin häiriösovituksen. Korkealaatuisesta korkeahiilisestä jousiteräksestä, mangaaniteräksestä ja ruostumattomasta teräksestä valmistetut tuotteet läpikäyvät kiinteän karkaisun ja karkaisun lämpökäsittelyn korkean pinnan kovuuden ja ytimen sitkeyden varmistamiseksi. Pinta on käsitelty hienoksi korroosionesto- ja ruosteenestoprosesseilla, pinta on sileä eikä purseetta. Kokonaisrakenteessa on tasainen joustavuus, vakaa mekaaninen suorituskyky, ei ole helppo muodonmuutos tai epäonnistua pitkäaikaisen toistuvan suulakepuristuksen ja tärinän jälkeen, ja se täyttää korkeat teolliset kokoonpanovaatimukset.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	Jousitappi, urattu kumitappi, joustava tapitappi, itselukittuva jousitappi
Executive Standard	DIN7346, ISO8752, GB879, JIS-standardi, mukautetut ei-standardi joustavat tapit
Saatavilla oleva materiaali	65Mn mangaaniteräs, korkeahiilinen jousiteräs, 304/316 ruostumaton teräs
Kokoalue	Halkaisija 1,5-20 mm, pituus 4-300 mm täydet vakiokoot, mukautettu paksuus ja pituus
Rakennetyyppi	Pitkittäinen urasylinteri, elastinen kutistumispalautus, itselukittuva rakenne
Käsittelytekniikka	Tarkkuusnauhaleimaus, pyöristysmuovaus, viisteviimeistely, kiinteä karkaisu, korroosionestokäsittely
Soveltuva työkappale	Mekaaniset vaihteet, akselit, saranat, autonosat, hydrauliset komponentit, tärylaitekokoonpanot
Pintakäsittely	Mustaoksidikarkaisu, galvanointi, passivointi, ruosteenestoöljypinnoite
Mekaaniset ominaisuudet	Korkea elastinen sitkeys, voimakas itselukittuva, tärinänkestävä, väsymisenkestävä, ei löystymistä
Pakkausmenetelmä	Ruosteenestoinen sisälaatikko + vientilaatikko, kosteuden- ja iskunkestävä pakkaus, kuormalavojen pakkaus massatilauksille
Toimituspalvelu	Kohta vakiotoimitus, ei-standardi räätälöinti, mekaanisten kiinnikkeiden yhden luukun sovitus

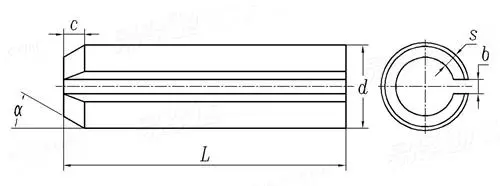

Spring Pin For Vibration Proof Positioning

Nimellinen halkaisija d		1	1.5	2	2.5	3	4	5	6	8	10	12	16	20	25	30
d	min	1.2	1.7	2.2	2.7	3.2	4.3	5.3	6.3	8.3	10.3	12.4	16.4	20.4	25.4	30.4
d	max	1.3	1.8	2.3	2.8	3.4	4.5	5.5	6.6	8.6	10.6	12.7	16.7	20.8	25.8	30.8
s		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	4	4.5	5
c		0.2	0.3	0.4	0.5	0.5	0.8	1	1	1.5	2	2	3	3	3	3
a		20°	20°	20°	20°	20°	20°	20°	20°	15°	15°	15°	15°	15°	15°	15°
Pienin kaksinkertainen leikkaus, kN		0.7	1.58	2.8	4.38	6.32	11.24	17.54	26.04	42.7	70.16	104.1	171	280.6	438.5	631.4
b		1	1	1	1	1.4	1.6	1.6	2	2	2	2.4	2.4	3.5	3.5	3.5

Ydinedut ja teolliset sovellukset

1. Innovatiivinen joustava itselukittuva muotoilu, ei tarvita ylimääräisiä halkaisupuikkoja, muttereita tai muita löystymisen estäviä lisävarusteita. Automaattinen palautuva häiriösovitus muodostaa pysyvän tiukan asennon, joka ratkaisee tehokkaasti kiinnittimien löystymisongelman pitkäaikaisissa tärinätyöolosuhteissa.

2. Vahva toleranssisopeutuvuus, joka voi mukautua pieniin virheisiin käsiteltyjen osien aukossa. Verrattuna jäykiin rinnakkaisiin tappeihin, joilla on erittäin korkeat reiän tarkkuuden vaatimukset, jousitapeilla on pienempi kokoonpanovaikeus ja korkeampi paikan päällä tapahtuvan vian sietokyky, mikä parantaa huomattavasti asennuksen tehokkuutta.

3. Erinomainen mekaaninen kattava suorituskyky. Erityisen jousiteräksen lämpökäsittelyn jälkeen tapin rungolla on sekä korkea kovuus että elastinen sitkeys, vahva leikkaus- ja iskunkestävyys. Se ei murtu tai väänny toistuvan mekaanisen käytön ja toistuvan purkamisen aikana.

4. Integroitu asemointi- ja löystymisenestotoiminto, kompakti rakenne ja ei kokoonpanohäiriöitä. Se yksinkertaistaa perinteistä yhdistettyä asemointi- ja lukitusrakennetta, vähentää osien määrää ja optimoi mekaanisten laitteiden koko kokoonpanotilan.

5. Jousitappi tärinänkestävään paikannukseen, mm. laaja teollisuussovellusvalikoima, joka soveltuu erilaisiin dynaamisiin mekaanisiin kokoonpanoskenaarioihin, käytetään laajalti autojen valmistuksessa, konepajakoneissa, hydraulisissa pneumaattisissa komponenteissa, muottitarvikkeissa, sähkölaitteissa ja automatisoiduissa tuotantolaitteissa.

Globaali logistiikkapalvelujärjestelmä

Tarjoamme täyden ketjun yleislogistiikkaratkaisuja kaikkiin tuotetilauksiin:

1. Useita toimitustapoja: merirahti, lentorahti, kansainvälinen pikakuljetus ja rautatiekuljetus erilaisiin syklivaatimuksiin

2. Ammattimainen vientipakkaus: Kosteudenkestävä, ruosteenkestävä ja törmäyksenkestävä vientipakkaus + lavapakkaus, sopii pitkän matkan merikuljetukseen

3. Konsolidoitu lähetyspalvelu: Tue pulttien, muttereiden, takilan osien ja räätälöityjen laitteistojen sekoitettu lastaus yhdessä kontissa, säästä logistiikkakustannuksia

4. Täysi seurantapalvelu: Tarjoa koko prosessin lastin seurantaa, tulliselvitysapua ja lähetyksen edistymistä koskeva ilmoitus
