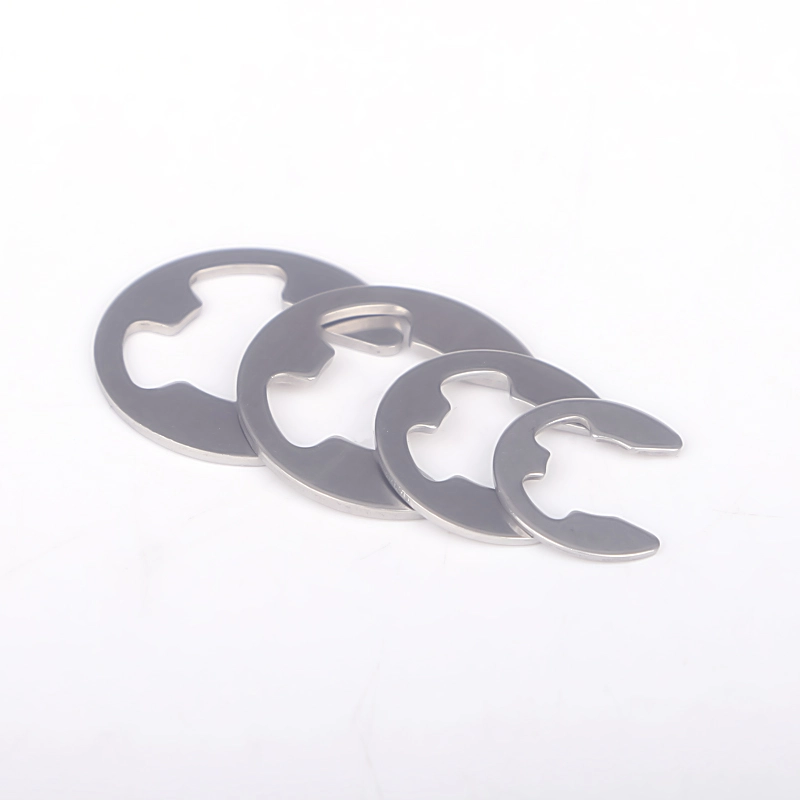

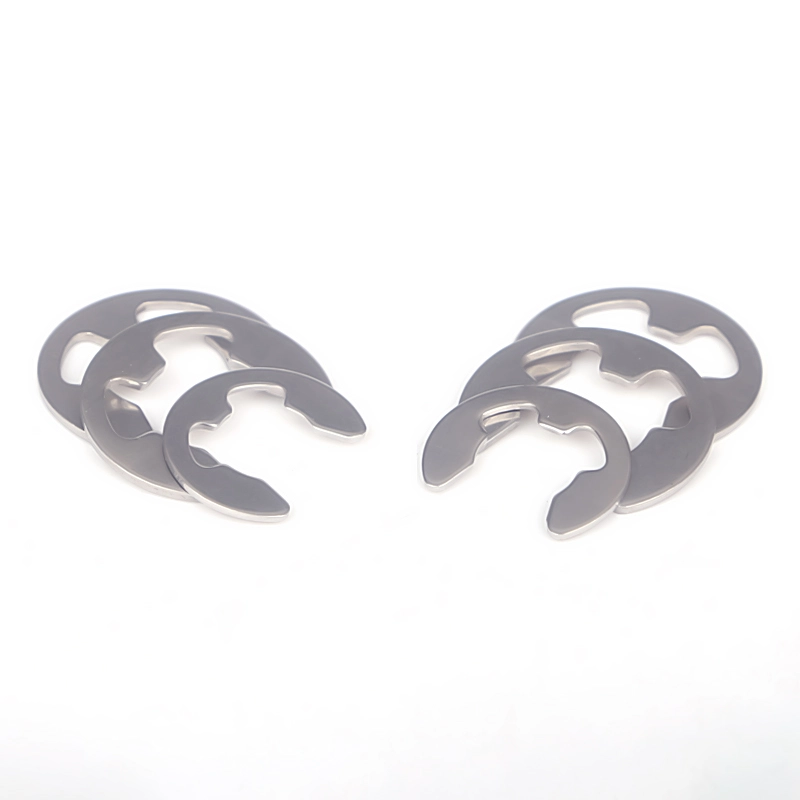

Ruostumattomasta teräksestä valmistettu DIN 6799 E-tyyppinen lukkorengas/kiinnitysrengas

Wanluon Kiinan ruostumattomasta teräksestä valmistetut DIN 6799 E-tyyppiset lukkorenkaat / kiinnitysrenkaat valmistetaan tiukasti saksalaisten DIN-teollisuusstandardien mukaisesti, ja ne kuuluvat kevyisiin avoimiin elastisiin akselikiinnittimiin. DIN 6799 eroaa perinteisistä DIN471-akselin lukkorenkaista ja DIN472-reikälukkorenkaista, jotka vaativat tarkat varatut urat asennukseen, ja siinä on ainutlaatuinen E-muotoinen avoin kiinteä rakenne, joka mahdollistaa suoran kiinnityksen sileille optisille akseleille ja tavanomaisille akselirungoille ilman esikäsittelyä kiinteitä uria.

Lähetä kysely

Product Description

Wanluon toimittajan ruostumattomasta teräksestä valmistettu DIN 6799 E-tyyppinen lukkorengas/kiinnitysrengas tarjoaa vakaan elastisen puristusvoiman rajoittamaan akseliholkkien, laakereiden, tappiakselien ja liikkuvien osien aksiaalista siirtymää, mikä ratkaisee monimutkaisen urituksen ja perinteisten renkaiden hankalan kokoamisen ongelmat. Ultrakompaktin rakenteen, työkaluvapaan nopean asennuksen ja laajan yleisen sopeutumiskyvyn ansiosta sitä käytetään laajalti kevyessä mekaanisessa kokoonpanossa, päivittäisissä laitteissa ja tarkkuuspienoisvaihteistorakenteissa.

Työkappaleen konfigurointi ja koko prosessin valmistusvirta

DIN 6799 E-tyypin kiinnitysrenkaat käyttävät erittäin sitkeää jousiterästä ja korkealaatuisia ruostumattoman teräksen raaka-aineita, jotka on käsitelty yksiosaisella tarkkuusleimauksella, kiinteällä lämpökäsittelykarkaisulla ja koko reunan purseenpoistolla. Vakiosymmetrisellä E-muotoisella avoimella rakenteella on tarkka elastinen avautumisradiaani ja tasainen kiristysjännitys, mikä varmistaa tiukan ja luistamattoman kiinnityksen standardeissa metrisissä akseleissa. Integroidulla rengasrungolla on tasainen paksuus ja erinomainen elastinen palautumiskyky, mikä estää pysyvän muodonmuutoksen, elastisen väsymisen tai löystymisen toistuvan purkamisen ja pitkäaikaisen kevyen tärinäkäytön jälkeen. Täysin kiillotetut jäysteettomat reunat estävät akselin pintojen ja yhteensopivien osien naarmuuntumisen asennuksen ja käytön aikana ja suojaavat tehokkaasti akselin tarkkuusosien eheyttä. Tiukka mittatoleranssin säätö takaa standardikokojen yleismaailmallisuuden, jotka sopivat täydellisesti tavanomaisten akselin halkaisijoiden kanssa nopeaan asennukseen ja rajoittavaan kiinnitykseen.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	DIN 6799 E-tyyppinen lukkorengas, E-muotoinen akselin kiinnitysrengas, avoin elastinen napsautusrengas
Executive Standard	DIN 6799, ISO-standardi, GB-standardi, mukautetut ei-standardikoot
Saatavilla oleva materiaali	304, 316L ruostumaton teräs, korkealaatuinen jousiteräs, sinkitty hiiliteräs
Kokoalue	Akselin halkaisija φ2mm-φ50mm täydet vakiokoot, mukautettu erikoispaksuus ja avautumiselastisuus
Rakennetyyppi	E-muotoinen avoin kiinteä rakenne, työkaluton pikakiinnitys, akselin pinta-suora asennus
Käsittelytekniikka	Tarkkuus integroitu meisto, lämpökäsittelykarkaisu, koko reunan purseenpoisto, elastinen kalibrointi
Sovellettava objekti	Sileät optiset akselit, tappiakselit, pienoisvaihteistoakselit, kevyesti kuormitettavat liikkuvat akselin osat
Pintakäsittely	Peittaus ja passivointi / Sinkitty / Musta oksidi, ruosteenesto ja korroosionesto
Mekaaniset ominaisuudet	Vakaa elastinen puristusvoima, anti-uupumus, ei muodonmuutoksia, kevyt rajasuoja
Pakkausmenetelmä	Kosteudenkestävä sisäpussi + vientilaatikko, lavapakkaus bulkkitilauksiin
Toimituspalvelu	Paikallinen irtotavaratoimitus, epätyypillinen räätälöinti, sekakiinnitin yhden luukun hankinta

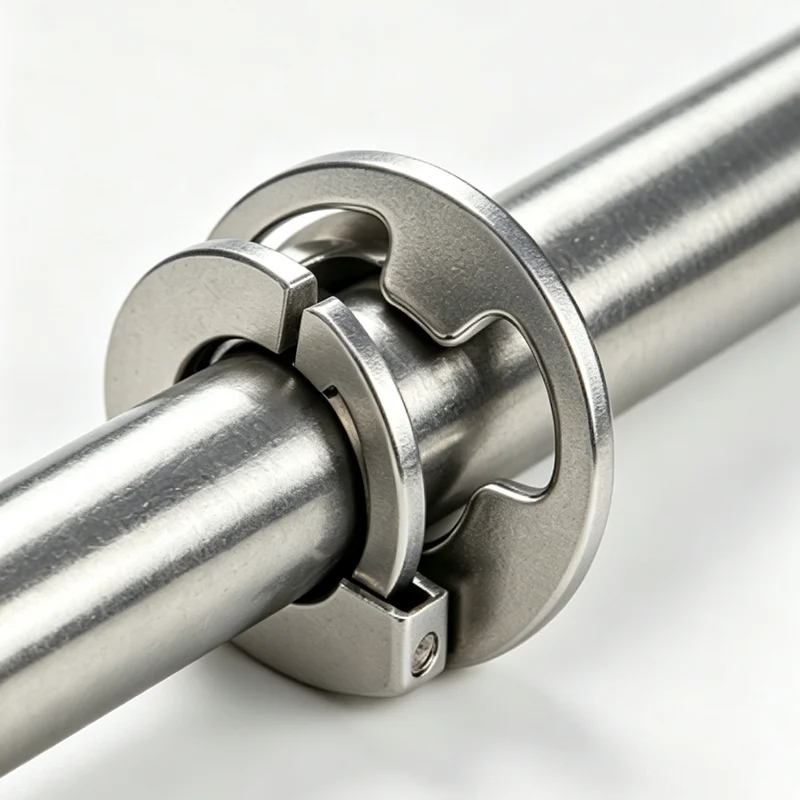

Stainless Steel Din 6799 E Type Circlip Retaining Ring

Nimellinen halkaisija d		0.8	1.2	1.5	1.9	2.3	3.2	4	5	6
h	Nimellinen koko	0.2	0.3	0.4	0.5	0.6	0.6	0.7	0.7	0.7
	max	0.22	0.32	0.42	0.52	0.62	0.62	0.72	0.72	0.72
	min	0.18	0.28	0.38	0.48	0.58	0.58	0.68	0.68	0.68
n	Nimellinen koko	0.58	1.01	1.28	1.61	1.94	2.7	3.34	4.11	5.26
	max	0.62	1.05	1.32	1.65	1.98	2.74	3.388	4.158	5.308
	min	0.54	0.97	1.24	1.57	1.9	2.66	3.292	4.062	5.212
d_c	max	2.25	3.25	4.25	4.8	6.3	7.3	9.3	11.3	12.3
1000 yksikköä kohden ≈ kg		0.003	0.009	0.021	0.040	0.069	0.088	0.158	0.236	0.255

Nimellinen halkaisija d		7	8	9	10	12	15	19	24	30
h	Nimellinen koko	0.9	1	1.1	1.2	1.3	1.5	1.75	2	2.5
	max	0.92	1.03	1.13	1.23	1.33	1.53	1.78	2.03	2.53
	min	0.88	0.97	1.07	1.17	1.27	1.47	1.72	1.97	2.47
n	Nimellinen koko	5.84	6.52	7.63	8.32	10.45	12.61	15.92	21.88	25.8
	max	5.888	6.578	7.688	8.378	10.52	12.68	15.99	21.964	25.884
	min	5.792	6.462	7.572	8.262	10.38	12.54	15.85	21.796	25.716
d_c	max	14.3	16.3	18.8	20.4	23.4	29.4	37.6	44.6	52.6
1000 yksikköä kohden ≈ kg		0.474	0.660	1.09	1.25	1.63	3.37	6.42	8.55	13.5

Kilpailukykyiset tuoteominaisuudet ja maailmanlaajuiset paikan päällä toimivat työtapaukset

1. Asennukseen ei tarvita uraa, mikä rikkoo perinteisten lukkorenkaiden rajoituksen. Se voidaan kiinnittää suoraan tasaisille akselipinnoille, mikä eliminoi akselin urituksen tarpeen, vähentää huomattavasti työkappaleen käsittelykustannuksia ja parantaa kokoonpanon tehokkuutta.

2. Ainutlaatuinen E-tyypin avoin elastinen rakenne tarjoaa tasaisen ja vakaan kehän suuntaisen puristusvoiman, joka rajoittaa tehokkaasti aksiaalista liukumista ja putoamista kevyesti kuormitettujen akselin osien kanssa, ja jolla on luotettava löystymistä estävä ja rajoittava vaikutus tavanomaisissa tärinäolosuhteissa.

3. Työkaluton nopea kokoonpano ja purkaminen, yksinkertainen käyttö ja korkea hyötysuhde, sopii täydellisesti erätuotantolinjoille ja päivittäisiin laitteiden huoltoskenaarioihin, mikä ratkaisee tavanomaisten lukkorenkaiden monimutkaisen asennuksen ongelmat.

4. Integroidun lämpökäsittelyn jälkeen rengasrungolla on erinomainen elastinen sitkeys ja väsymistä estävä suorituskyky, mikä säilyttää vakaan puristuskimmoisuuden toistuvan purkamisen ja pitkäaikaisen käytön jälkeen ilman rentoutumista tai vikaa.

5. Kompakti ja kevyt, monipuoliset materiaalivaihtoehdot, laajalti sovellettavissa kevyisiin koneisiin, elektronisiin laitteisiin, kodinkoneisiin, lelutarvikkeisiin, pienoisautomaatioosiin ja muihin kevyen kuorman akselin rajoitusskenaarioihin.

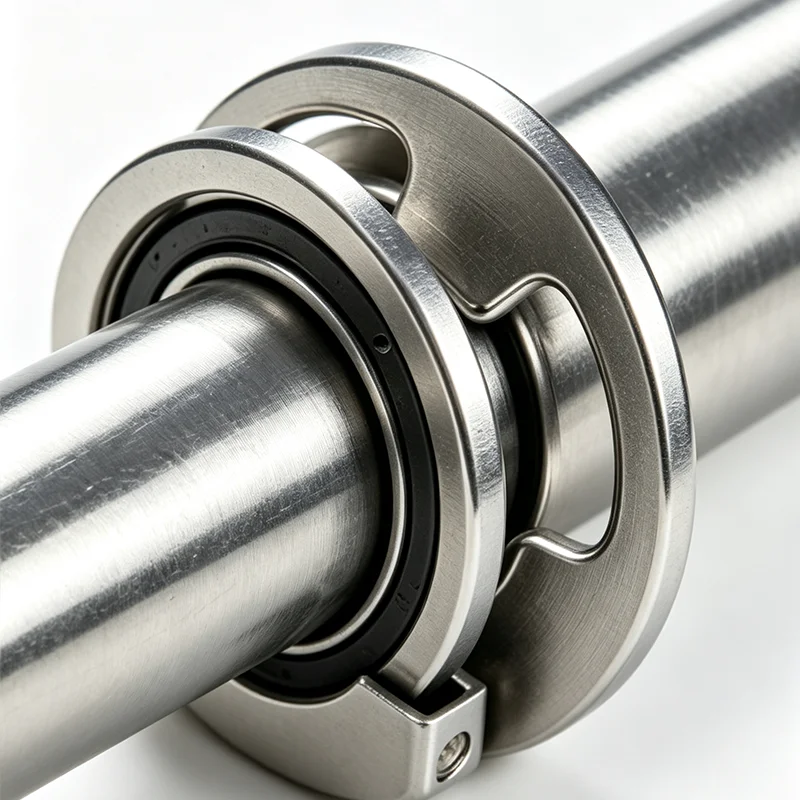

Stainless Steel Din 6799 E Type Circlip Retaining Ring

FAQ

Q1: Mitä eroa on DIN 6799:n ja DIN 471:n lukkorengalla?

A1: DIN 471 on suljettu elastinen lukkorengas, joka on asennettava varattuun akselin uraan ammattipihdeillä; DIN 6799 on avoin E-tyyppinen lukkorengas, joka voidaan kiinnittää suoraan sileään akseliin ilman uria. Sen asennus on nopeampi ja rakenne on yksinkertaisempi, ja se sopii kevyen kuormituksen rajoittamiseen.

Q2: Edellyttääkö DIN 6799 varattuja uria akseliin?

A2: Uraa ei tarvita. Omaan elastiseen puristusvoimaansa luottaen se voidaan kiinnittää vakaasti tasaiselle akselipinnalle, mikä on suurin etu perinteisiin vakiolukkorenkaisiin verrattuna ja yksinkertaistaa huomattavasti koneistusprosessia.

Q3: Onko E-tyypin lukkorenkaan kiristysvoima riittävä?

A3: DIN 6799 -lukkorenkaissamme on tiukka elastinen kalibrointikäsittely. Vakiopuristusvoima täyttää täysin kevyiden ja keskisuurten kuormitusskenaarioiden rajoittavat vaatimukset. Sitä ei suositella raskaan kuormituksen ja voimakkaan tärinän avainlaitteiden liitäntöihin.

Q4: Mitkä ovat DIN 6799:n pääsovellusskenaariot?

A4: Sitä käytetään laajalti miniakselien, tappiakselien, rullien ja liikkuvien osien rajoittamiseen ja kiinnittämiseen kevyen teollisuuden koneissa, elektronisissa tuotteissa, sähkölaitteissa, automaatiotarvikkeissa, päivittäisissä laitteistoissa ja lelukoneissa.

Q5: Voitko mukauttaa erityisiä elastisia E-tyyppisiä lukkorenkaita?

A5: Kyllä. Tuemme paksunnettujen vahvistettujen mallien räätälöimistä, erityistä avautumiskimmoisuutta, ei-standardista ulkohalkaisijaa ja korroosionestopintakäsittelyä vastaamaan henkilökohtaisia kevyen kuormituksen kokoonpanovaatimuksia.
