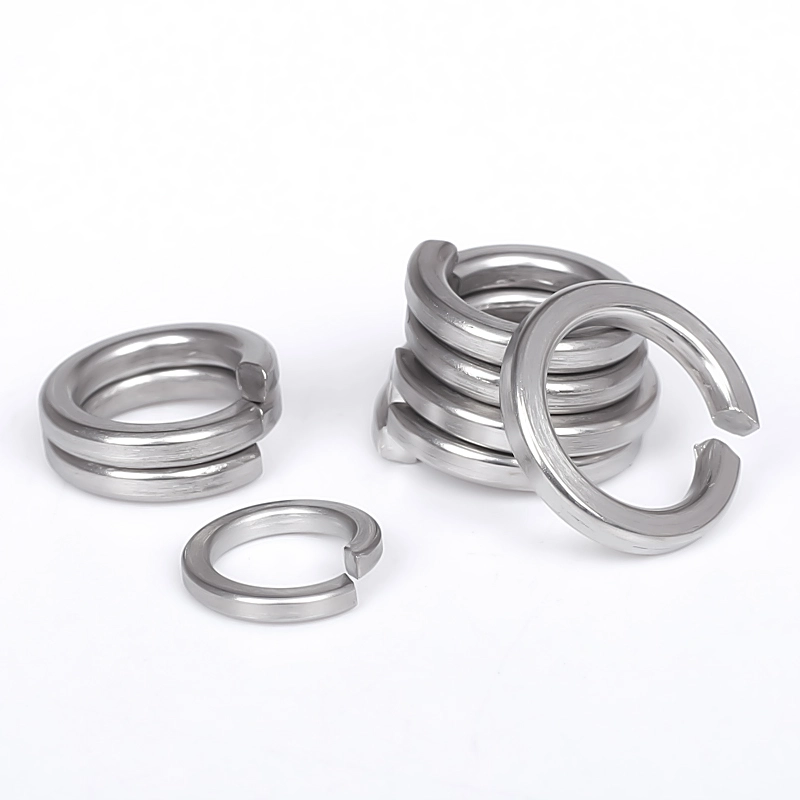

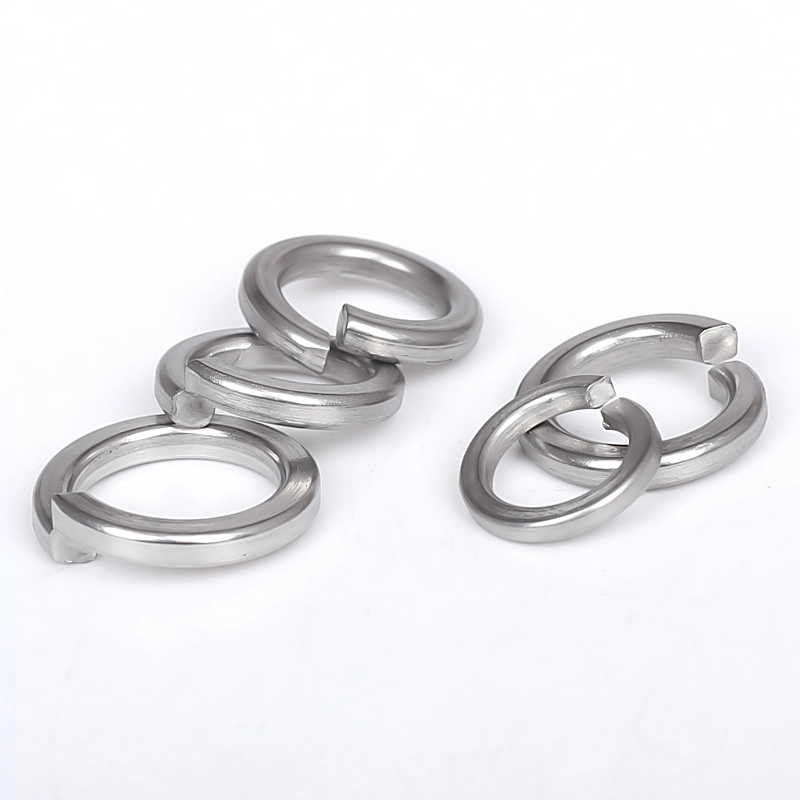

Ruostumattomasta teräksestä valmistettu DIN 127 jousilukkoaluslevy

Wanluon korkealaatuiset ruostumattomasta teräksestä valmistetut DIN 127 -jousilukkoaluslevyt valmistetaan tiukasti saksalaisten DIN-teollisuusstandardien mukaisesti, ja ne toimivat ammattimaisena elastisena löystymistä estävänä lisäkiinnittinä. DIN 127 eroaa DIN 125 -tasoaluslevyistä, jotka tarjoavat vain paineen hajauttamisen ja pintasuojauksen, ja siinä on ainutlaatuinen jaettu avoimen silmukan elastinen rakenne, jossa on sisäänrakennettu mekaaninen jännitys.

Lähetä kysely

Product Description

Wanluon tehtaan valmistama ruostumattomasta teräksestä valmistettu DIN 127 -jousilukkoaluslevy tarjoaa jatkuvasti joustavaa esikiristysvoimaa pultin ja työkappaleen välille, mikä ratkaisee tehokkaasti yleiset ongelmat, kuten kierteen löystyminen, rakojen muodostuminen ja kiinnityshäiriöt, jotka johtuvat laitteen tärinästä, vaihtelevasta kuormituksesta ja lämpötilan muutoksista. Erinomaisen elastisen palautumiskyvyn ja puremisenestovaikutuksen ansiosta se sopii täydellisesti standardipulttien ja aluslevyjen kanssa, joita käytetään laajalti mekaanisissa voimansiirroissa, autolaitteissa, teräsrakenteissa ja tärinäalttiissa teollisissa kokoonpanoissa.

Yleiset puiteominaisuudet ja tehtaan tuotantostandardit

DIN 127 -jousialuslevyt käyttävät korkealaatuista jousiteräksistä integroitua leimaus- ja tarkkuuslämpökäsittelyprosessia tiukan mittatoleranssin ja elastisen kertoimen säädön kanssa. Vakio avoin halkeama rakenne muodostaa jatkuvan elastisen jännityksen puristuksen jälkeen, mikä voi automaattisesti kompensoida kierreväliä ja jännityksen rentoutumista. Aluslevyn kahdessa päässä on hienoreunaiset terävät purentakohdat, jotka voivat tarttua tiiviisti pultin pintaan ja työkappaleeseen muodostaen liukastumisen estävän tukkeutumisen estämään pultin käänteisen pyörimisen. Kokonaispaksuus on tasainen ja sen elastisuus on vakaa, mikä varmistaa, ettei väsymisvaurioita tai pysyviä muodonmuutoksia esiinny pitkäaikaisen toistuvan puristuksen ja tärinän jälkeen. Lujasta jousiteräksestä ja ruostumattomasta teräksestä valmistetuilla aluslevyillä on erinomainen väsymiskestävyys, mekaaninen vakaus ja korroosionkestävyys, mikä säilyttää kestävän löystymisenestokyvyn korkeataajuisessa tärinässä ja ankarissa työympäristöissä.

Tuoteparametri

Parametrikohde	Yksityiskohtainen erittely
Tuotteen nimi	DIN 127 jousilukkoaluslevy, ruostumattomasta teräksestä valmistettu halkaistu elastinen aluslevy
Executive Standard	DIN 127, ISO-standardi, GB-standardi, mukautetut ei-standardikoot
Saatavilla oleva materiaali	304, 316L ruostumaton teräs, korkeahiilinen jousiteräs, sinkitty hiiliteräs
Kokoalue	M1.6-M24 täydelliset vakiokoot, mukautettu elastinen paksuus ja ulkohalkaisija
Rakennetyyppi	Avoin jaettu silmukkarakenne, elastinen jännitysrakenne, kaksisuuntainen löystymisen esto
Käsittelytekniikka	Tarkkuusleimaus, integraalinen karkaisukarkaisu, elastinen kalibrointi, reunan viimeistely
Sopiva kiinnike	Yhteensopiva kaikkien metristen standardipulttien, koneruuvien ja litteän aluslevyn kanssa
Pintakäsittely	Peittaus ja passivointi / Sinkitty / Musta oksidi, ruosteenesto ja korroosionesto
Mekaaniset ominaisuudet	Vahva elastinen palautuminen, tärinän esto, väsymys, ei pysyviä muodonmuutoksia
Pakkausmenetelmä	Kosteudenkestävä sisäpussi + vientilaatikko, lavapakkaus bulkkitilauksiin
Toimituspalvelu	Paikallinen irtotavaratoimitus, epätyypillinen räätälöinti, sekakiinnitin yhden luukun hankinta

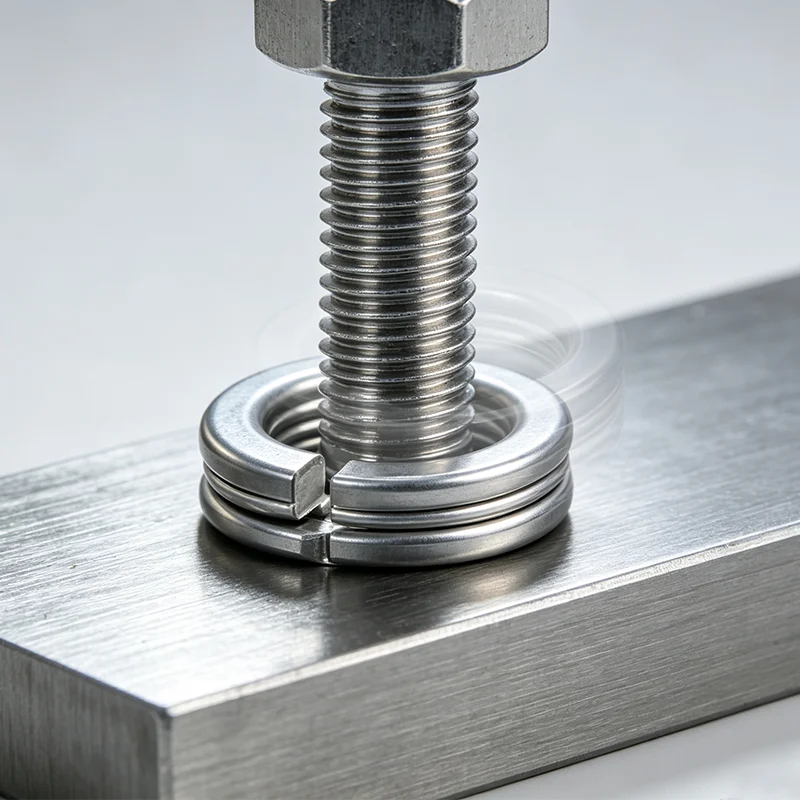

Stainless Steel Din 127 Spring Lock Washer

Nimellinen halkaisija		Φ2	Φ2.2	Φ2.5	Φ3	Φ3.5	Φ4	Φ5	Φ6	Φ7	Φ8	Φ10	Φ12
d	min	2.1	2.3	2.6	3.1	3.6	4.1	5.1	6.1	7.1	8.1	10.2	12.2
d	max	2.4	2.6	2.9	3.4	3.9	4.4	5.4	6.5	7.5	8.5	10.7	12.7
n	Nimellinen koko	0.9	1	1	1.3	1.3	1.5	1.8	2.5	2.5	3	3.5	4
	max	1	1.1	1.1	1.4	1.4	1.6	1.9	2.65	2.65	3.15	3.7	4.2
	min	0.8	0.9	0.9	1.2	1.2	1.4	1.7	2.35	2.35	2.85	3.3	3.8
h	Nimellinen koko	0.5	0.6	0.6	0.8	0.8	0.9	1.2	1.6	1.6	2	2.2	2.5
	max	0.6	0.7	0.7	0.9	0.9	1	1.3	1.7	1.7	2.1	2.35	2.65
	min	0.4	0.5	0.5	0.7	0.7	0.8	1.1	1.5	1.5	1.9	2.05	2.35
H	min	1	1.2	1.2	1.6	1.6	1.8	2.4	3.2	3.2	4	4.4	5
H	max	1.2	1.4	1.4	1.9	1.9	2.1	2.8	3.8	3.8	4.7	5.2	5.9
1000 yksikköä kohden ≈ kg		0.033	0.050	0.053	0.11	0.12	0.18	0.36	0.83	0.93	1.6	2.53	3.82

Nimellinen halkaisija		Φ14	Φ16	Φ18	Φ20	Φ22	Φ24	Φ27	Φ30	Φ36	Φ39	Φ42	Φ45
d	min	14.2	16.2	18.2	20.2	22.5	24.5	27.5	30.5	36.5	39.5	42.5	45.5
d	max	14.7	17	19	21.2	23.5	25.5	28.5	31.7	37.7	40.7	43.7	46.7
n	Nimellinen koko	4.5	5	5	6	6	7	7	8	10	10	12	12
	max	4.7	5.2	5.2	6.2	6.2	7.25	7.25	8.25	10.25	10.25	12.25	12.25
	min	4.3	4.8	4.8	5.8	5.8	6.75	6.75	7.75	9.75	9.75	11.75	11.75
h	Nimellinen koko	3	3.5	3.5	4	4	5	5	6	6	6	6	7
	max	3.15	3.7	3.7	4.2	4.2	5.2	5.2	6.2	6.2	6.2	6.2	7.25
	min	2.85	3.3	3.3	3.8	3.8	4.8	4.8	5.8	5.8	5.8	5.8	6.75
H	min	6	7	7	8	8	10	10	12	12	12	12	14
H	max	7.1	8.3	8.3	9.4	9.4	11.8	11.8	14.2	14.2	14.2	16.5	16.5
1000 yksikköä kohden ≈ kg		6.01	8.91	9.73	15.2	16.5	26.2	28.7	44.3	67.3	71.7	111	117

Core Performance Edge ja kaupallinen projektisovellusalue

1. Ainutlaatuinen elastinen jännitysrakenne tarjoaa jatkuvan esikiristysvoiman, joka kompensoi automaattisesti tärinän ja lämpölaajenemisen aiheuttamaa kierrevälin laajenemista, mikä estää tehokkaasti pultin löystymisen ja irtoamisen pitkäaikaisessa käytössä.

2. Kaksisuuntaiset terävät purevat päät muodostavat lujan tukkeutumisen pultin ja asennuspinnan väliin, lukitsemalla kierteen käänteisen pyörimisen ja löystymisen välttämiseksi, mikä parantaa huomattavasti tärinäalttiiden laitteiden yleistä liitoksen vakautta.

3. Ammattimainen jousilämpökäsittelyprosessi varmistaa erinomaisen väsymiskestävyyden ja ylläpitää vakaan elastisen suorituskyvyn miljoonien värähtelyjaksojen jälkeen ilman elastista vikaa, ikääntymistä tai pysyvää muodonmuutosta.

4. Täydellisesti käytettävä yhdessä DIN 125 -tasoaluslevyjen kanssa, joissa on integroitu pintasuojaus ja elastiset löystymisenestotoiminnot, mikä saavuttaa kaksoiskiinnitysvaikutuksen ja optimoi asennuksen yleisen turvallisuuden ja kestävyyden.

5. Useat materiaalivaihtoehdot mukautuvat erilaisiin ankariin ympäristöihin, ja niitä käytetään laajalti mekaanisissa laitteissa, autojen osissa, teknisissä teräsrakenteissa, sähkölaitteissa ja kokoonpanoissa, joissa on paljon tärinää.

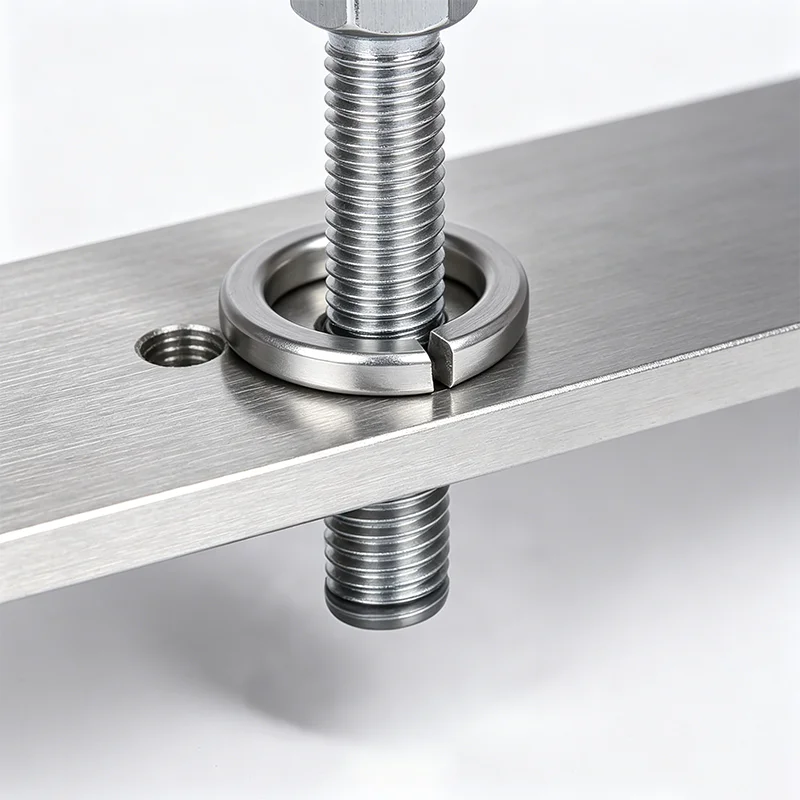

Stainless Steel Din 127 Spring Lock Washer

FAQ

K1: Mitä eroa on DIN 127 -jousialuslevyllä ja DIN 125 -tasoaluslevyllä?

A1: DIN 125 -tasoaluslevy keskittyy paineen hajottamiseen ja työkappaleen pinnan suojaamiseen ilman löystymistä estävää toimintoa; DIN 127 -jousialuslevy luottaa elastiseen kireyteen ja puremisrakenteeseen ammattimaisen tärinänkestävyyden ja kierteiden löystymisenestovaikutuksen aikaansaamiseksi, jota käytetään yleensä yhdessä litteiden aluslevyjen kanssa erittäin vakaaseen asennukseen.

Q2: Onko tarpeen käyttää jousialuslevyjä litteillä aluslevyillä?

A2: Useimmissa teollisissa tärinäskenaarioissa suositellaan yhteiskäyttöä. Tasainen aluslevy suojaa työkappaleen pintaa, kun taas jousialuslevy tarjoaa löystymistä estävän lukituksen välttäen painumavaurioita, jotka aiheutuvat jousialuslevyn terävien päiden suoraan painamisesta työkappaletta.

Kysymys 3: Menettääkö DIN 127 jousialuslevy elastisuutensa pitkäaikaisen käytön jälkeen?

A3: Tuotteillamme on tarkka sammutus- ja karkaisukäsittely, jolla on vakaat mekaaniset ominaisuudet. Normaalilla työkuormalla niillä on vahva väsymystä estävä suorituskyky, eivätkä ne vioittu tai muodostuu helposti, mikä varmistaa pitkän aikavälin vakaan löystymisenestovaikutuksen.

Q4: Mihin skenaarioihin DIN 127 -aluslevyt sopivat?

A4: Käytetään pääasiassa laitteissa, joissa on usein tärinää, vaihtuvaa kuormitusta ja lämpötilan muutoksia, mukaan lukien mekaaniset voimansiirron osat, autojen alustan lisävarusteet, teräsrakenteiden suunnittelu, sähkölaitteet ja kiinteät ulkotilat.

Q5: Voitko mukauttaa korkean elastisuuden erityisiä eritelmiä?

A5: Kyllä. Tuemme erikoiskimmokertoimen, paksunnettujen ja korotettujen kokojen sekä superkorroosionestopintakäsittelyn räätälöintiä raskaan kuormituksen ja tärinälaitteiden löystymisenestovaatimusten täyttämiseksi.
