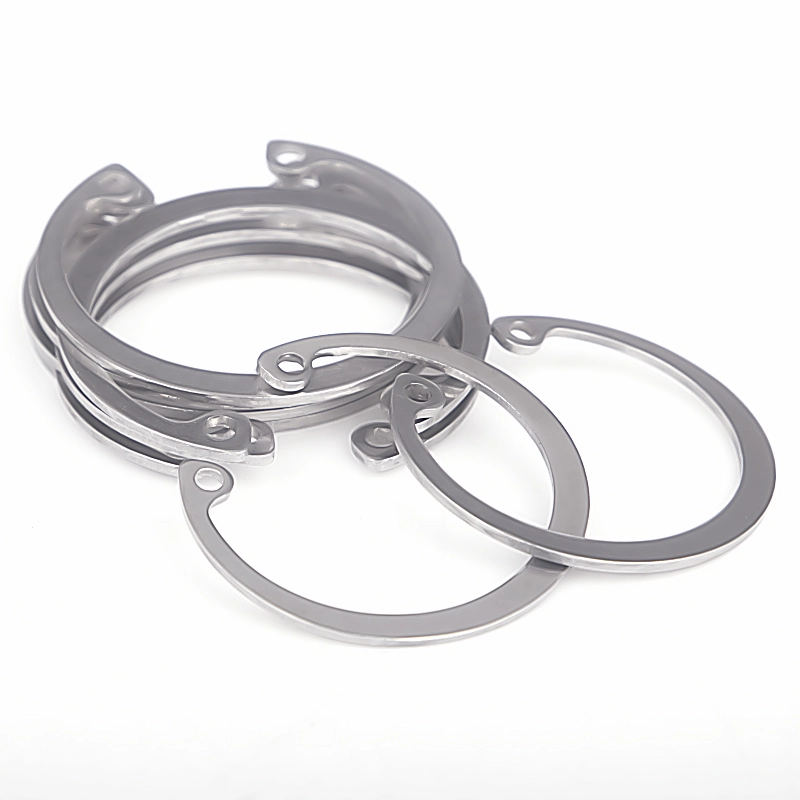

Ruostumattomasta teräksestä DIN 472 sisäinen lukkorengas / reiän kiinnitysrengas

Poikkeaa DIN 471 -standardin mukaisista akselin ulkoisista lukkorenkaista ulkoakselin kiinnitykseen, ruostumattomasta teräksestä valmistettu DIN 472 -sisäinen lukkorengas/reikäkiinnitysrengas ja Wanluon tehtaalla on sisäänpäin avautuva elastinen rakenne, joka on erityisesti suunniteltu kiinnittämään ja rajoittamaan sisäreikien uria. Luotettavan elastisen laajenemis- ja puristussuorituskykynsä ansiosta se on upotettu tarkkuusreikäuriin tappien, laakereiden, sisäisten akselien ja sisäänrakennettujen komponenttien kiinnittämiseksi, mikä estää tehokkaasti sisäosien putoamisen ja aksiaalisen siirtymisen käytön tärinän ja kuormituksen vaikutuksesta. Kompakti rakenne, korkea puristustarkkuus ja helppo asennus, se on peruskiinnitin sisäänrakennettuun mekaaniseen kokoonpanoon ja tarkkoihin reiän asennon rajoituksiin.

Tuoterakenteen suunnittelu ja teollinen valmistusprosessi

DIN 472 -sisäisissä reikälukkorenkaissa käytetään erittäin puhdasta jousiterästä ja korkealuokkaisia ​​ruostumattomia teräsmateriaaleja, jotka on käsitelty integroidulla tarkkuusleimauksella, yleiskarkaisulla ja karkaisulla lämpökäsittelyllä ja hienolla reunojen leikkaamisella. Ainutlaatuinen sisäänpäin avautuva rakenne ja symmetriset kiinnitysreiät sopivat täydellisesti ammattimaisten lukkopihtien kanssa nopeaa laajennusta ja purkamista varten. Ulkoympyrän radiaani ja kiristyshalkaisija on tarkasti kalibroitu täydellisen kosketuksen ja tiukan sovituksen saavuttamiseksi tavallisten sisäreiän urien kanssa, jotta vältytään löysältä kiinnittymiseltä, siirtymältä tai putoamiselta. Renkaan rungon kokonaispaksuus on tasainen ja sillä on erinomainen elastinen sitkeys ja väsymiskestävyys, säilyttäen vakaan puristussuorituskyvyn toistuvan laajennuksen ja pitkäaikaisen syklisen käytön jälkeen ilman pysyvää muodonmuutosta tai kimmovaurioita. Purseeton sileä pinta suojaa tehokkaasti reiän seinämän sisähalkaisijaa ja tarkasti asennettuja osia naarmuuntumiselta ja hankaukselta täyttäen korkean tarkkuuden mekaaniset kokoonpanostandardit.

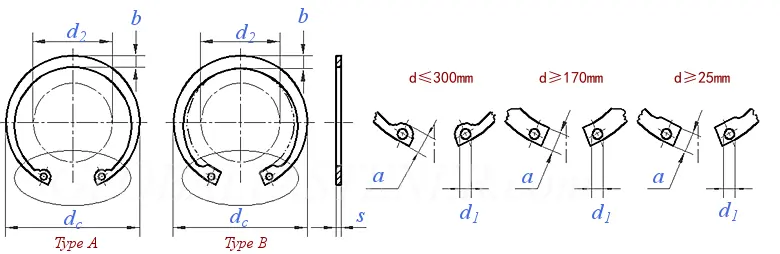

Tuoteparametri

Tuotteen ylivoimaiset kohokohdat ja eri alojen sovellusskenaariot

1. Ammattimainen sisäreiän kiinnitysrakenne sopii täydellisesti standardireikien urien kokoihin ja tarjoaa tasaisen kehän elastisen puristusvoiman, rajoittaen tehokkaasti sisäänrakennettujen laakerien, akselien ja tappiosien aksiaalista liikettä sisäisten komponenttien irtoamisen estämiseksi.

2. Tiukka kiinteä lämpökäsittely parantaa elastista vakautta ja mekaanista sitkeyttä varmistaen, ettei elastinen väsymys, rentoutuminen tai murtuminen pitkäaikaisen tärinän ja toistuvan asennuksen jälkeen, säilyttäen pitkän aikavälin tarkan rajatarkkuuden.

3. Symmetrinen kaksoisreikäinen rakenne tukee nopeaa laajennusta ja purkamista erityisillä lukkopihdillä, mikä parantaa huomattavasti tuotannon kokoonpanon tehokkuutta ja myöhemmin laitteiden ylläpidon mukavuutta, sopii laajamittaiseen teolliseen erätuotantoon.

4. Erittäin sileä purseeton viimeistely suojaa reiän sisäseinää ja tarkasti yhteensopivia osia hankaukselta ja naarmuuntumiselta välttäen kokoonpanovaurioita ja laitteiden tärinää, mikä varmistaa tarkkuusmekaanisten rakenteiden vakaan toiminnan.

5. Monipuoliset materiaali- ja pintakäsittelyratkaisut mukautuvat useisiin työskenaarioihin, ja niitä käytetään laajalti hydraulisissa pneumaattisissa komponenteissa, autojen tarkkuusosissa, kodinkoneissa, automaatiolaitteissa ja koneenrakennuksen reikien sijainnin rajarakenteissa.

FAQ

Q1: Mikä on DIN 472 -lukkorenkaan päätarkoitus?

A1: DIN 472 on sisäinen reikärengas, joka on asennettu valmiiksi avattujen reikien sisään ja upotettu reikäuriin. Sitä käytetään sisäänrakennettujen laakerien, akselien ja sylinterimäisten osien kiinnittämiseen ja rajoittamiseen estämään aksiaalinen putoaminen ja sisäisten komponenttien siirtyminen.

Q2: Tärkeimmät erot standardien DIN 472 ja DIN 471 välillä?

A2: DIN 471 on ulkoinen lukkorengas akselin ulkopuoliseen kiinnitykseen ulospäin avautuvalla; DIN 472 on sisäinen lukkorengas reiän sisäpuoliseen kiinnitykseen sisäänpäin avautuvalla. Näillä kahdella on vastakkaiset rakenteelliset jännityssuunnat, eivätkä ne ole täysin vaihdettavissa, muodostaen täydellisen sarjan akseli- ja reikärajoitinkiinnittimiä.

Q3: Onko DIN 472 -lukkorengas helppo muuttaa muotoaan asennuksen aikana?

A3: Ei. Tuotteemme käyttävät ammattimaista jousiteräksen karkaisukäsittelyä, jolla on vahva sitkeys ja jäykkyys. Normaali työkalun laajennusasennus ei aiheuta pysyviä muodonmuutoksia, ja lukkorengas voi nopeasti palautua normaalikokoiseksi tiukasti kiinnittämistä varten.

Q4: Mitkä skenaariot sopivat DIN 472:lle?

A4: Sitä voidaan soveltaa laajalti kaikkiin sisäänrakennetuihin reikärajojen skenaarioihin, kuten hydrauliventtiilien reikiin, moottorin laakereiden reikiin, laitteiden kokoonpanoreikiin, sylinterin osiin, tarkkuusinstrumenttien reikiin ja automaattisiin mekaanisiin sisäontelon kiinnitysrakenteisiin.

Kysymys 5: Voiko räätälöityjä ei-standardinmukaisia ​​reikärenkaita tarjota?

A5: Kyllä. Tuemme erityisen sisä- ja ulkohalkaisijan, paksuuden, urien koon ja korkean korroosionestopintakäsittelyn räätälöimistä erityisten mekaanisten reikien asentojen yksilöllisten rajavaatimusten täyttämiseksi.
